100kV আংশিক ডিসচার্জ ফ্রি এসি হিপোট টেস্ট সিস্টেম

100kV আংশিক ডিসচার্জ ফ্রি এসি হিপোট টেস্ট সিস্টেম হল একটি পেশাদার উচ্চ-ভোল্টেজ পরীক্ষার সমাধান যা এসি সহ্য ভোল্টেজ পরীক্ষা এবং ট্রান্সফরমার, সুইচগিয়ার, ইনসুলেটর, কেবল, বুশিং, জিআইএস সরঞ্জাম এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতিগুলির আংশিক স্রাব সনাক্তকরণের জন্য তৈরি করা হয়েছে।

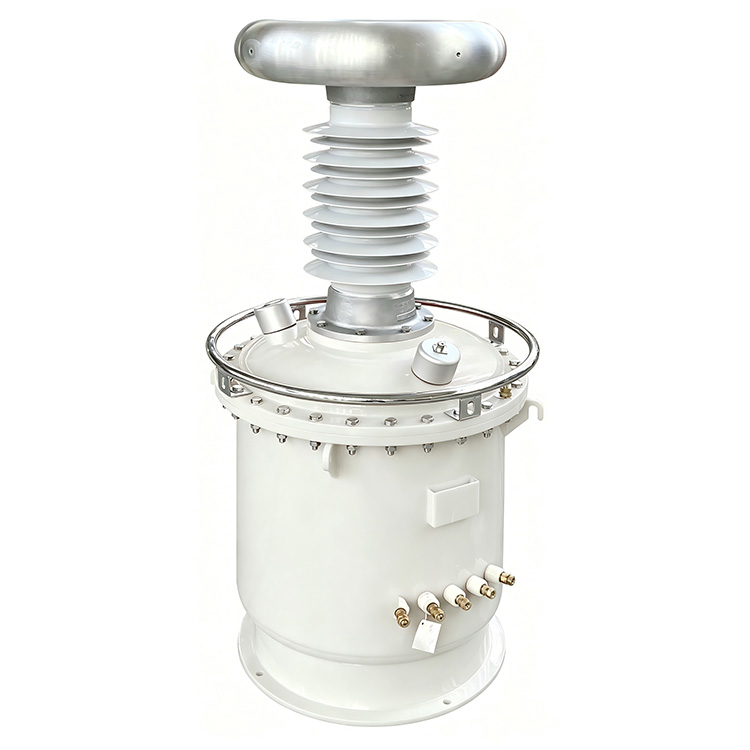

সিস্টেমটি একটি ঐতিহ্যগত তেল-নিমজ্জিত কাঠামোর পরিবর্তে একটি SF6 গ্যাস-অন্তরক পরীক্ষা ট্রান্সফরমার গ্রহণ করে, তেল দূষণের ঝুঁকি দূর করে এবং উল্লেখযোগ্যভাবে 20% থেকে 60% পর্যন্ত সরঞ্জামের ওজন কমিয়ে দেয়। এই ট্রান্সফরমারটি উচ্চতর নিরোধক এবং অতি-নিম্ন আংশিক স্রাব, PD স্তর ≤3pC আঘাত করে। রেটেড ভোল্টেজে চলাকালীন সম্পূর্ণ সিস্টেমটি মোট আংশিক স্রাব 5pC এর বেশি রাখে না।

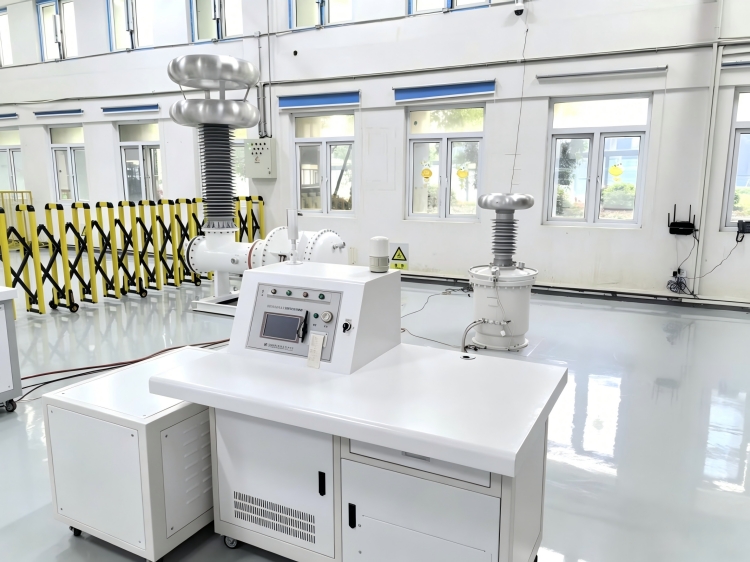

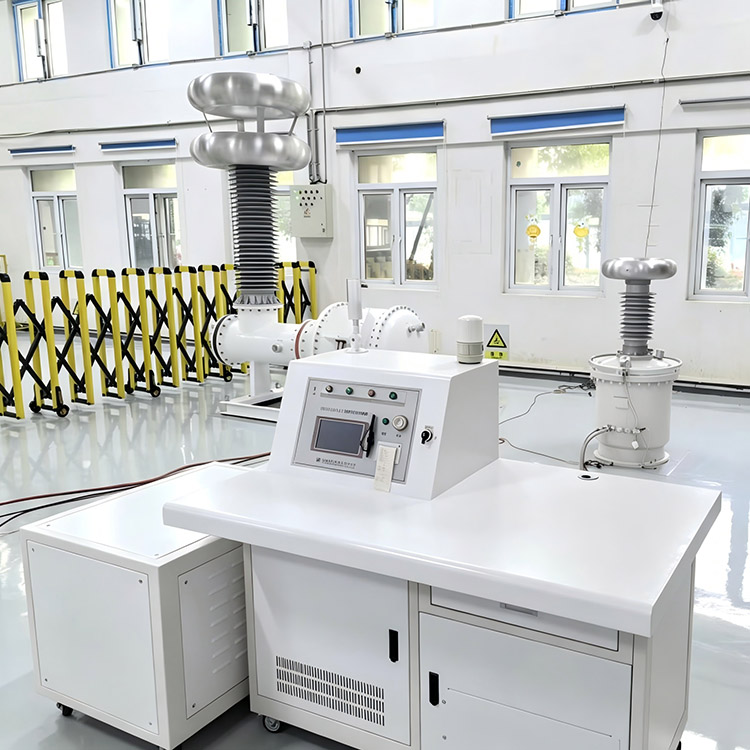

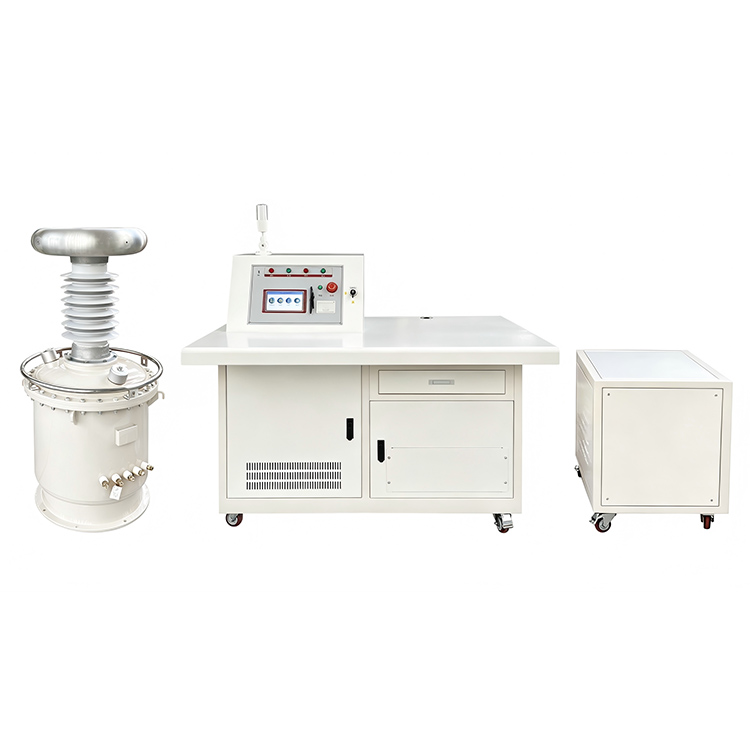

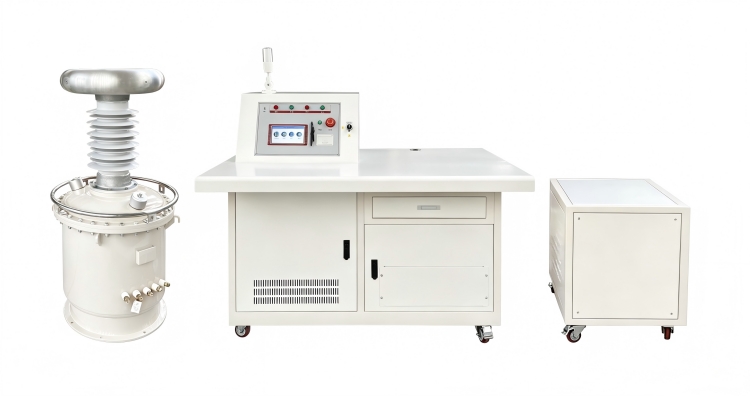

এই সম্পূর্ণ ইন্টিগ্রেটেড টেস্ট সিস্টেম হাই ভোল্টেজ টেস্ট ট্রান্সফরমার, কাপলিং ক্যাপাসিটর, হাই ভোল্টেজ কারেন্ট লিমিটিং রিঅ্যাক্টর, লো ভোল্টেজ কমপেনসেশন রিঅ্যাক্টর, আইসোলেশন ট্রান্সফরমার, স্বয়ংক্রিয় অপারেশন কনসোল এবং ক্ষতিপূরণ ক্যাবিনেটের সাথে একত্রিত হয়। এর অন্তর্নির্মিত কম ভোল্টেজ ক্ষতিপূরণ কাঠামো কার্যকরভাবে ইনপুট বর্তমান খরচ সর্বাধিক 60% কম করতে পারে, যা শক্তির দক্ষতা বাড়াতে এবং দৈনিক অপারেশন খরচ কমাতে সাহায্য করে।

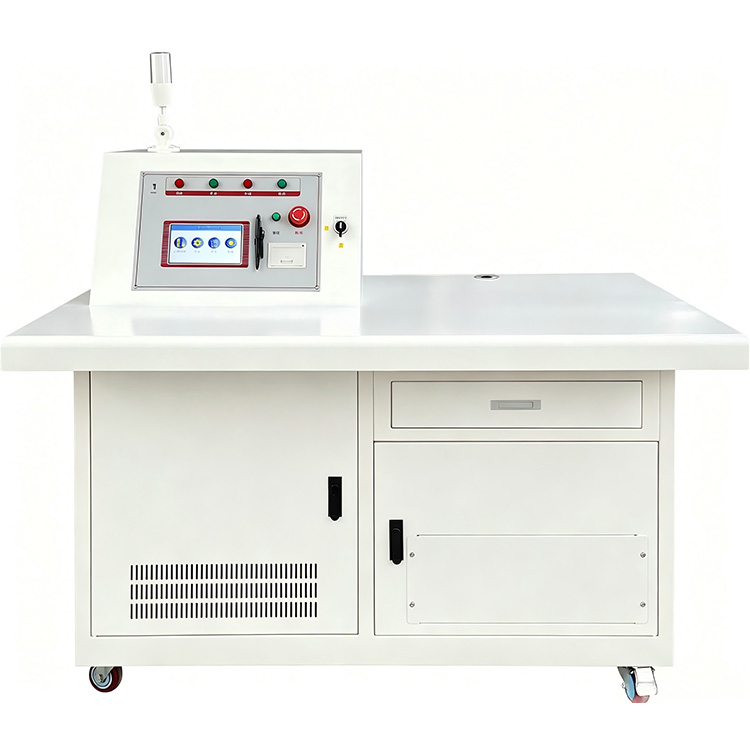

একটি 7-ইঞ্চি রঙের টাচস্ক্রিন কন্ট্রোল কনসোল দিয়ে সজ্জিত, সিস্টেমটি স্বয়ংক্রিয় এবং ম্যানুয়াল উভয় পরীক্ষা মোড সমর্থন করে। ব্যবহারকারীরা স্বাধীনভাবে পাঁচটি ভোল্টেজ পর্যায় পর্যন্ত কনফিগার করতে পারে, ভোল্টেজ র‌্যাম্পের হার এবং পরীক্ষার সময়কাল সহ্য করতে পারে। স্বয়ংক্রিয় পরীক্ষার ফাংশনগুলির মধ্যে রয়েছে ভোল্টেজ র‌্যাম্পিং, ক্ষতিপূরণ সুইচিং, টাইমিং, ভোল্টেজ হ্রাস, ডেটা স্টোরেজ এবং রিপোর্ট প্রিন্টিং, যা পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতাকে ব্যাপকভাবে উন্নত করে।

উচ্চ-ভোল্টেজ পরীক্ষাগার এবং ফিল্ড টেস্টিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা, সিস্টেমটি 5% এর কম তরঙ্গরূপ বিকৃতি, কম অপারেটিং শব্দ এবং ওভারভোল্টেজ এবং ওভারকারেন্ট অবস্থার বিরুদ্ধে নির্ভরযোগ্য সুরক্ষা সহ স্থিতিশীল সাইনোসয়েডাল আউটপুট সরবরাহ করে। পরিমাপযোগ্য নকশাটি পণ্য সিরিজের মধ্যে অনুরূপ সিস্টেমগুলিকে অতি-উচ্চ-ভোল্টেজ পরীক্ষার অ্যাপ্লিকেশনের জন্য 1200kV পর্যন্ত ভোল্টেজ রেটিং অর্জন করতে দেয়।

পণ্য গাইড

কিভাবে সিস্টেম কাজ করে

100kV আংশিক ডিসচার্জ ফ্রি এসি হিপোট টেস্ট সিস্টেম SF6 ইনসুলেটেড টেস্ট ট্রান্সফরমারের মাধ্যমে একটি স্থিতিশীল উচ্চ-ভোল্টেজ পাওয়ার ফ্রিকোয়েন্সি আউটপুট তৈরি করে। পরীক্ষার সময়, কাপলিং ক্যাপাসিটর এবং পরিমাপ সার্কিট ক্রমাগত আংশিক স্রাব কার্যকলাপ পর্যবেক্ষণ করে যখন স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা ভোল্টেজ র‌্যাম্পিং, হোল্ডিং এবং হ্রাস প্রক্রিয়া পরিচালনা করে।

লো-ভোল্টেজ ক্ষতিপূরণ চুল্লি প্রয়োজনীয় ইনপুট কারেন্ট কমাতে কাজ করে, যা আরও ভাল শক্তি দক্ষতা নিয়ে আসে এবং সংযুক্ত পাওয়ার সাপ্লাইয়ের লোডের বোঝা থেকে মুক্তি দেয়। পুরো সিস্টেমটি একই সাথে ভোল্টেজ পরীক্ষা এবং আংশিক স্রাব পরিমাপ সহ্য করতে সক্ষম, তাই ব্যবহারকারীরা সমস্ত ধরণের উচ্চ-ভোল্টেজ সরঞ্জামের নিরোধক কর্মক্ষমতার উপর পুঙ্খানুপুঙ্খ মূল্যায়ন করতে পারে।

বৈশিষ্ট্য

1、SF6 গ্যাস-অন্তরক ট্রান্সফরমার তেল দূষণ ছাড়া নকশা

2, সামগ্রিক আংশিক স্রাব স্তর ≤5pC

3, ট্রান্সফরমার আংশিক স্রাব স্তর ≤3pC

4, 100kV পর্যন্ত রেটেড আউটপুট ভোল্টেজ

5, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ উৎস বর্তমান 60% পর্যন্ত হ্রাস করে

6, স্বয়ংক্রিয় এবং ম্যানুয়াল পরীক্ষার মোড

7, ফাইভ-স্টেজ প্রোগ্রামেবল ভোল্টেজ এবং টাইমিং সেটিংস

8, সামঞ্জস্যযোগ্য ভোল্টেজ র‌্যাম্প রেট 0.5kV/s থেকে 2.5kV/s

9, স্বয়ংক্রিয় ক্ষতিপূরণ সুইচিং এবং ভোল্টেজ নিয়ন্ত্রণ

10, ঐতিহাসিক ডেটা স্টোরেজ এবং প্রিন্টিং ফাংশন

11, উচ্চ নির্ভুলতা ভোল্টেজ পরিমাপ

12, বিকৃতি সহ স্থিতিশীল সাইন-ওয়েভ আউটপুট ≤5%

13、লো-আওয়াজ অপারেশন ≤65dB

14, ব্যাপক overvoltage এবং overcurrent সুরক্ষা

15, আংশিক স্রাব এবং এসি সহ্য ভোল্টেজ পরীক্ষার জন্য উপযুক্ত

আবেদন ক্ষেত্র

1, পাওয়ার ইউটিলিটি কোম্পানি

রুটিন ইনসুলেশন টেস্টিং এবং ট্রান্সফরমার, সুইচগিয়ার, জিআইএস সরঞ্জাম, তার এবং সাবস্টেশন যন্ত্রপাতির আংশিক স্রাব মূল্যায়নের জন্য ব্যবহৃত হয়।

2, উচ্চ ভোল্টেজ পরীক্ষাগার

টাইপ টেস্টিং, ফ্যাক্টরি গ্রহণযোগ্যতা পরীক্ষা, এবং অতি-নিম্ন আংশিক স্রাব কর্মক্ষমতা প্রয়োজন গবেষণা প্রকল্পের জন্য উপযুক্ত।

3, ট্রান্সফরমার নির্মাতারা

মান নিয়ন্ত্রণ, নিরোধক যাচাইকরণ এবং পাওয়ার এবং ডিস্ট্রিবিউশন ট্রান্সফরমারের চূড়ান্ত কারখানা পরীক্ষার জন্য ব্যবহৃত হয়।

4, বিশ্ববিদ্যালয় এবং গবেষণা প্রতিষ্ঠান

উচ্চ-ভোল্টেজ ইঞ্জিনিয়ারিং শিক্ষা, নিরোধক গবেষণা, এবং উন্নত বৈদ্যুতিক পরীক্ষার প্রকল্পগুলিকে সমর্থন করে।

5, শিল্প ও খনির উদ্যোগ

জটিল বৈদ্যুতিক সরঞ্জামগুলির জন্য প্রতিরোধমূলক রক্ষণাবেক্ষণ পরীক্ষা এবং নিরোধক অবস্থার মূল্যায়ন প্রদান করে।

সাধারণ পরীক্ষা আইটেম

1, ট্রান্সফরমার এসি ভোল্টেজ টেস্টিং সহ্য করে

2, GIS আংশিক স্রাব পরীক্ষা

3, উচ্চ ভোল্টেজ সুইচগিয়ার টেস্টিং

4, পাওয়ার তারের অন্তরণ পরীক্ষা

5, ইনসুলেটর এবং বুশিং টেস্টিং

6, বৈদ্যুতিক সরঞ্জাম কারখানা গ্রহণযোগ্যতা পরীক্ষা

7, উচ্চ ভোল্টেজ গবেষণাগার গবেষণা

8, প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম

Weshine সুবিধা

ওয়েশাইন ইলেকট্রিক উচ্চ-ভোল্টেজ টেস্টিং গিয়ারের পাশাপাশি আংশিক স্রাব পরিমাপ ব্যবস্থার বিকাশ ও উত্পাদনের উপর দৃষ্টি নিবদ্ধ করে। SF6 গ্যাস নিরোধক সহ আমাদের এসি ভোল্টেজ পরীক্ষা ইউনিট সহ্য করে অত্যন্ত কম আংশিক ডিসচার্জ আউটপুট, স্মার্ট স্বয়ংক্রিয় অপারেশন, পাওয়ার-সেভিং ক্ষতিপূরণ প্রযুক্তি এবং নির্ভরযোগ্য নিরাপত্তা সুরক্ষা মডিউল। ল্যাব এবং অন-সাইট কাজের পরিবেশ উভয় ক্ষেত্রেই কঠোর পরীক্ষার কাজগুলি পরিচালনা করার জন্য নির্মিত, Weshine-এর সমস্ত সমাধান ক্লায়েন্টদের সুনির্দিষ্ট নিরোধক কার্যকারিতা পরীক্ষা করতে, প্রাসঙ্গিক শিল্পের মান পূরণ করতে এবং তাদের উচ্চ-ভোল্টেজ সরঞ্জামগুলির স্থিতিশীল দীর্ঘমেয়াদী অপারেশন বজায় রাখতে সহায়তা করে।

আমাদের 100kV আংশিক ডিসচার্জ ফ্রি এসি হিপোট টেস্ট সিস্টেম আপনার সমস্ত উচ্চ-ভোল্টেজ নিরোধক পরীক্ষা এবং আংশিক স্রাব পর্যবেক্ষণের চাহিদা সম্পূর্ণরূপে পূরণ করতে পারে। কাস্টমাইজড সমাধান, বিশদ প্রযুক্তিগত ডেটা এবং প্রতিযোগিতামূলক উদ্ধৃতিগুলির জন্য যেকোনো সময় আমাদের দলের সাথে নির্দ্বিধায় যোগাযোগ করুন।
