আংশিক স্রাব বিনামূল্যে এসি প্রতিরোধ ভোল্টেজ পরীক্ষা সিস্টেম

উন্নত SF6 গ্যাস-ইনসুলেটেড ট্রান্সফরমার প্রযুক্তি ব্যবহার করে, আংশিক ডিসচার্জ ফ্রি এসি উইথস্ট্যান্ড ভোল্টেজ টেস্ট সিস্টেম ≤5pC সামগ্রিক আংশিক স্রাব স্তরের সাথে স্থিতিশীল 250kV আউটপুট প্রদান করে। বুদ্ধিমান স্বয়ংক্রিয় নিয়ন্ত্রণ, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ, কম-আওয়াজ অপারেশন, এবং ব্যাপক সুরক্ষা ফাংশন সমন্বিত, এটি পাওয়ার ইউটিলিটি, শিল্প উদ্যোগ, বিশ্ববিদ্যালয়, গবেষণা প্রতিষ্ঠান এবং উচ্চ-ভোল্টেজ পরীক্ষাগারগুলির জন্য আদর্শ।

যেহেতু বিদ্যুৎ শিল্পগুলি নিরোধক পরিদর্শন এবং মাইক্রো আংশিক স্রাব সনাক্তকরণের জন্য মান বাড়াতে থাকে, এই ধরনের বাজারের চাহিদা মেটাতে এই টেস্টিং ইউনিট তৈরি করা হয়েছে। প্রচলিত তেল-ভরা টেস্ট ট্রান্সফরমারের বিপরীতে, SF6 নিরোধক তেল ছড়িয়ে পড়া এবং দূষণের ঝুঁকি দূর করে, যখন সহজ পরিবহন এবং স্থাপনের জন্য সামগ্রিক সরঞ্জামের ওজন 20% থেকে 60% কমিয়ে দেয়।

এই সমস্ত নির্ভরযোগ্য পারফরম্যান্স পেশাদার উত্পাদন শক্তি দ্বারা সমর্থিত৷ Weshine® হল একটি আধুনিক উচ্চ-প্রযুক্তির কারখানা যা পাওয়ার সিস্টেম অটোমেশন ডিভাইস এবং পরীক্ষার যন্ত্রগুলির গবেষণা এবং উন্নয়ন, উত্পাদন, বিক্রয় এবং পরিষেবাতে বিশেষজ্ঞ৷ পণ্যগুলি বিশ্বব্যাপী বিক্রি হয় এবং অনেক গ্রাহকের কাছ থেকে ইতিবাচক প্রতিক্রিয়া পেয়েছে৷

কর্মক্ষমতা

আংশিক ডিসচার্জ ফ্রি এসি উইথস্ট্যান্ড ভোল্টেজ টেস্ট সিস্টেম স্থিতিশীল 250kV আউটপুট বজায় রাখতে SF6 গ্যাস ইনসুলেটেড ট্রান্সফরমার গ্রহণ করে, সম্পূর্ণ সেট আংশিক স্রাবকে ≤5pC এ সীমাবদ্ধ করে। বুদ্ধিমান স্বয়ংক্রিয় নিয়ন্ত্রণ, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ, কম শব্দ এবং মাল্টি-লেয়ার সুরক্ষা সুরক্ষা এটিকে পাওয়ার কারখানা, শিল্প ক্লায়েন্ট, বিশ্ববিদ্যালয় এবং গবেষণা ল্যাবগুলির জন্য একটি ব্যবহারিক পছন্দ করে তোলে।

সম্পূর্ণ মেশিনের আংশিক ডিসচার্জ সূচক ≤5pC হিট করে, এবং বিল্ট-ইন SF6 ট্রান্সফরমার শুধুমাত্র রেট করা ভোল্টেজের অধীনে ≤3pC আংশিক স্রাব তৈরি করে। এই ধরনের চমৎকার নিরোধক কর্মক্ষমতা আংশিক স্রাব পরিদর্শন, কারখানার গ্রহণযোগ্যতা পরীক্ষা, নিরোধক যাচাইকরণ এবং বিভিন্ন উচ্চ ভোল্টেজ গবেষণা কাজের জন্য আদর্শ করে তোলে।

গঠন

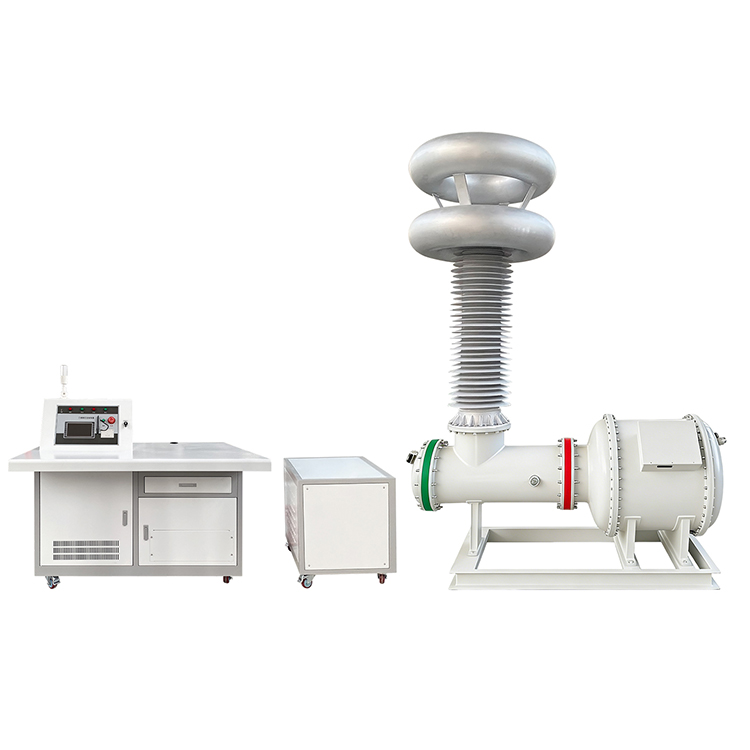

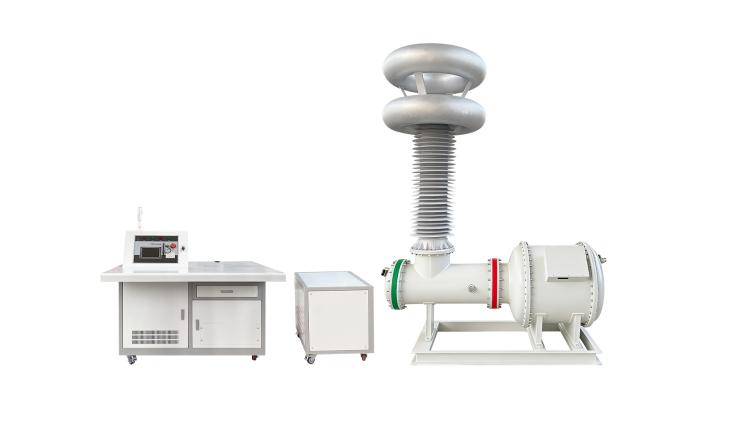

সম্পূর্ণ প্যাকেজের মধ্যে রয়েছে SF6 ইনসুলেটেড টেস্ট ট্রান্সফরমার, কাপলিং ক্যাপাসিটর, হাই ভোল্টেজ কারেন্ট-লিমিটিং রিঅ্যাক্টর, লো ভোল্টেজ কমপেনসেশন রিঅ্যাক্টর, আইসোলেশন ট্রান্সফরমার এবং সম্পূর্ণ স্বয়ংক্রিয় কন্ট্রোল ক্যাবিনেট। কম ভোল্টেজ ক্ষতিপূরণ প্রযুক্তি ইনপুট পাওয়ার খরচ 60% পর্যন্ত কমিয়ে দেয়, যা পরীক্ষার দক্ষতাকে ব্যাপকভাবে বৃদ্ধি করে এবং পাওয়ার সাপ্লাই প্রয়োজনীয়তা কমায়।

নিয়ন্ত্রণ

আংশিক ডিসচার্জ ফ্রি এসি উইথস্ট্যান্ড ভোল্টেজ টেস্ট সিস্টেমটি একটি 7-ইঞ্চি রঙের টাচ স্ক্রিন নিয়ন্ত্রণ ইউনিট দিয়ে সজ্জিত যা স্বয়ংক্রিয় এবং ম্যানুয়াল উভয় অপারেশন মোড সমর্থন করে। অপারেটররা পাঁচটি পৃথক ভোল্টেজ সেগমেন্ট সেট করতে পারে, বুস্ট গতি সামঞ্জস্য করতে পারে এবং সময়কে অবাধে ধরে রাখতে পারে। স্বয়ংক্রিয় ফাংশন কভার ভোল্টেজ উত্তোলন, ক্ষতিপূরণ সুইচিং, সময়, পরীক্ষার পরে চাপ উপশম, ডেটা স্টোরেজ, রেকর্ড লুকআপ এবং পরীক্ষার রিপোর্ট প্রিন্টিং।

নিরাপত্তা

স্থিতিশীল এবং নিরাপদ অপারেশনের গ্যারান্টি দেওয়ার জন্য, সরঞ্জামগুলি 5% এর নীচে তরঙ্গরূপ বিকৃতি এবং 65dB এর নীচে চলমান শব্দ সহ মসৃণ সাইন ওয়েভ ভোল্টেজ আউটপুট করে। ওভারভোল্টেজ এবং ওভারকারেন্ট সুরক্ষা ব্যবস্থা সম্পূর্ণরূপে সজ্জিত। এর মডুলার ফ্রেমওয়ার্ক পরবর্তী আপগ্রেড সমর্থন করে, 1200kV পর্যন্ত অতি-উচ্চ ভোল্টেজ পরীক্ষার জন্য প্রসারণযোগ্য।

বৈশিষ্ট্য

1、SF6 গ্যাস-অন্তরক ট্রান্সফরমার প্রযুক্তি

2、কোন পরিবেশগত দূষণ ছাড়া তেল-মুক্ত নকশা

3, সম্পূর্ণ সিস্টেম আংশিক স্রাব স্তর ≤5pC

4, ট্রান্সফরমার আংশিক স্রাব স্তর ≤3pC

5, 250kV পর্যন্ত রেটেড আউটপুট ভোল্টেজ

6, রেটেড ক্ষমতা 50kVA

7, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ইনপুট বর্তমান 60% পর্যন্ত হ্রাস করে

8, স্বয়ংক্রিয় এবং ম্যানুয়াল পরীক্ষার মোড

9, ফাইভ-স্টেজ প্রোগ্রামেবল ভোল্টেজ এবং টাইমিং সেটিংস

10, সামঞ্জস্যযোগ্য ভোল্টেজ র‌্যাম্প হার

11, বুদ্ধিমান ভোল্টেজ নিয়ন্ত্রণ এবং ক্ষতিপূরণ সুইচিং

12, ঐতিহাসিক ডেটা স্টোরেজ এবং রিপোর্ট প্রিন্টিং

13, বিকৃতি সহ স্থিতিশীল সাইন-ওয়েভ আউটপুট ≤5%

14、লো অপারেটিং নয়েজ ≤65dB

15, উচ্চ-ভোল্টেজ ওভারভোল্টেজ সুরক্ষা

16, টেইল-কারেন্ট ওভারকারেন্ট সুরক্ষা

17, আংশিক স্রাব এবং এসি ভোল্টেজ পরীক্ষার জন্য উপযুক্ত

অ্যাপ্লিকেশন

1, ট্রান্সফরমার এসি ভোল্টেজ টেস্টিং সহ্য করে

2, GIS আংশিক স্রাব পরীক্ষা

3, সুইচগিয়ার অন্তরণ পরীক্ষা

4, উচ্চ ভোল্টেজ তারের পরীক্ষা

5, বুশিং টেস্টিং

6, অন্তরক পরীক্ষা

7, ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্টিং (FAT)

8, উচ্চ ভোল্টেজ পরীক্ষাগার পরীক্ষা

9, বৈদ্যুতিক সরঞ্জাম প্রকার পরীক্ষা

10, প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম

Weshine সুবিধা

Weshine ইলেকট্রিক উচ্চ-ভোল্টেজ পরীক্ষার সরঞ্জাম এবং আংশিক স্রাব পরিমাপ সিস্টেমের একটি পেশাদার প্রস্তুতকারক। আমাদের VS-W সিরিজের আংশিক ডিসচার্জ ফ্রি এসি উইথস্ট্যান্ড ভোল্টেজ টেস্ট সিস্টেম উন্নত SF6 ইনসুলেশন প্রযুক্তি, অতি-নিম্ন আংশিক ডিসচার্জ কর্মক্ষমতা, বুদ্ধিমান অটোমেশন, এবং নির্ভরযোগ্য নিরাপত্তা সুরক্ষার সমন্বয় করে। পরীক্ষাগার এবং ফিল্ড অ্যাপ্লিকেশনের চাহিদার জন্য ডিজাইন করা, Weshine সমাধান গ্রাহকদের পরীক্ষার নির্ভুলতা উন্নত করতে, নিয়ন্ত্রক সম্মতি নিশ্চিত করতে এবং দীর্ঘমেয়াদী সরঞ্জামের নির্ভরযোগ্যতা বাড়াতে সাহায্য করে।
