ডিসি প্রতিরোধের পরীক্ষা

Weshine® ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টার ট্রান্সফরমার উইন্ডিং ডিসি রেজিস্ট্যান্স টেস্টের জন্য সিই সার্টিফিকেট, উচ্চ মানের এবং নির্ভুলতা, উদ্ভাবিত এবং জাতীয় মান অনুযায়ী উত্পাদিত, সম্পূর্ণ বৈদ্যুতিক পরীক্ষার সমাধান উপলব্ধ। Weshine থেকে ডিসি প্রতিরোধ পরীক্ষার আরও বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন!

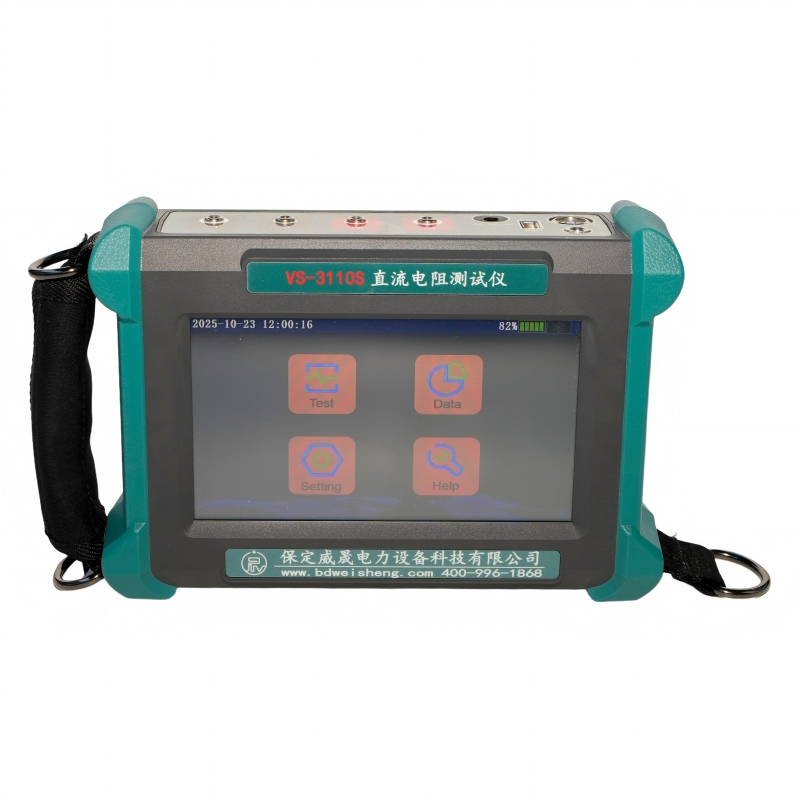

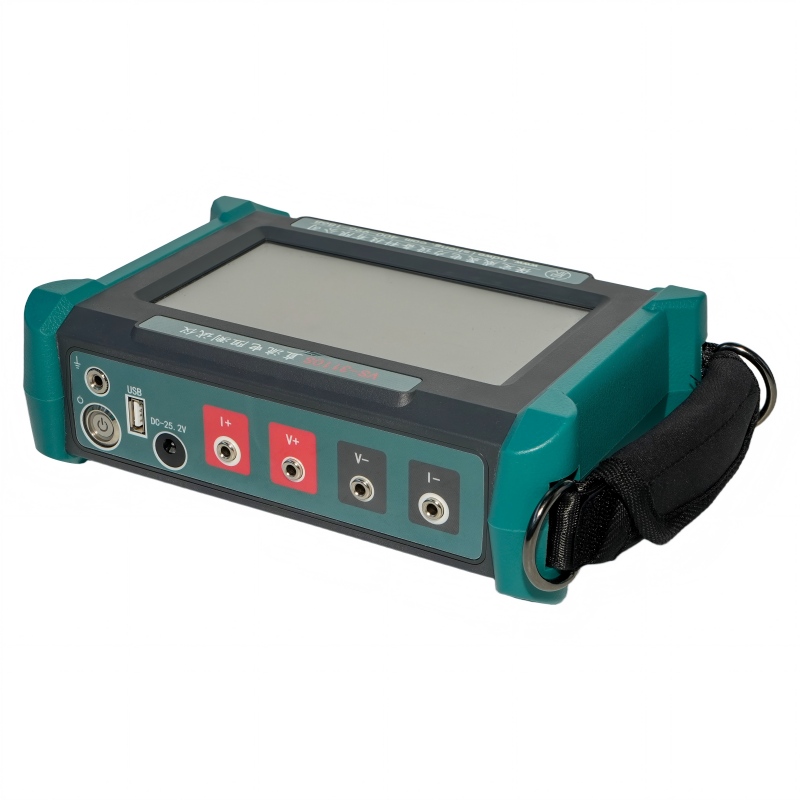

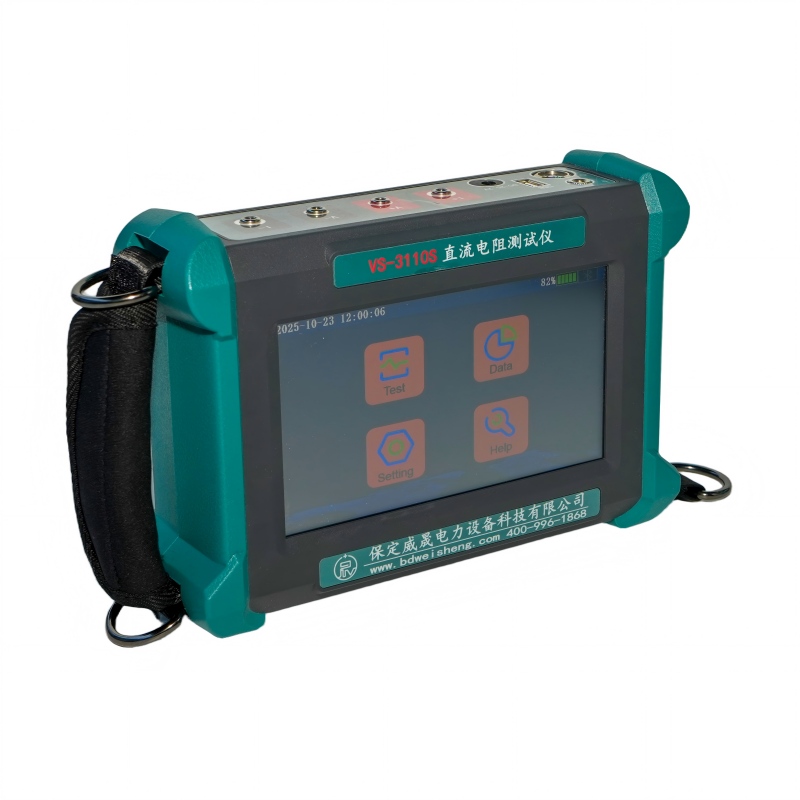

মডেল:3110S

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ট্রান্সফরমার উইন্ডিং ডিসি রেজিস্ট্যান্স টেস্টের জন্য Weshine® ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টার, উচ্চ মানের এবং নির্ভুলতা, উদ্ভাবিত এবং জাতীয় মান অনুযায়ী উত্পাদিত, সম্পূর্ণ বৈদ্যুতিক পরীক্ষার সমাধান উপলব্ধ। Weshine থেকে ডিসি প্রতিরোধ পরীক্ষার আরও বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন!

পণ্য পরিচিতি

ট্রান্সফরমার উইন্ডিং ডিসি রেজিস্ট্যান্স টেস্টের জন্য ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টার

পণ্য তথ্য
পণ্যের নাম	ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টার ট্রান্সফরমার উইন্ডিংডিসি রেজিস্ট্যান্স টেস্টের জন্য
টেস্ট রেঞ্জ	200 μΩ ~ 50 kΩ	আউটপুট কারেন্ট	10 ক
পাওয়ার সাপ্লাই	AC220V	নির্ভুলতা	0.2%
রেজোলিউশন	0.0001 μΩ	সার্টিফিকেট	সিই; ইএমসি; এলভিডি; আইএসও; আইইসি;
মাত্রা	250 x 150 x 130 মিমি	মডেল নম্বর	VS-3110S

ট্রান্সফরমার অন্তরণ প্রতিরোধের অবনতি ট্রান্সফরমার ব্যর্থতার সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি: একটি ব্যর্থ ট্রান্সফরমার একটি দীর্ঘ ডাউনটাইম সম্ভাবনা সহ একটি বৈদ্যুতিক সিস্টেমে একটি ব্যয়বহুল প্রতিস্থাপন। আপনি যদি নিয়মিত ইনসুলেশন উইন্ডিংডিসি রেজিস্ট্যান্স টেস্টিং এর মাধ্যমে আপনার ট্রান্সফরমার বজায় রাখতে ব্যর্থ হন (যেমনটি ট্রান্সফরমার পরীক্ষার সরঞ্জামের Weshine® ট্রান্সফর্মার উইন্ডিংডিসি রেজিস্ট্যান্স টেস্টার (VS-3110 সিরিজ) দ্বারা করা যেতে পারে) তাহলে এটির সর্বোচ্চ অপারেটিং লাইফ পৌঁছানোর আগেই এটি ব্যর্থ হওয়ার সম্ভাবনা রয়েছে।

ট্রান্সফরমার রেজিস্ট্যান্স টেস্টার, যাকে ট্রান্সফরমার উইন্ডিংডিসি রেজিস্ট্যান্স টেস্টের জন্য ট্রান্সফর্মার উইন্ডিং রেজিস্ট্যান্স টেস্টারও বলা হয়, যা ট্রান্সফরমারের উইন্ডিংডিসি রেজিস্ট্যান্স টেস্টিং এর জন্য তৈরি, এটি একটি লাইন-চালিত, ফিল্ড-পোর্টেবল যন্ত্র যা বিশেষভাবে সব ধরনের চৌম্বকীয় উইন্ডিংয়ের প্রতিরোধকে নিরাপদে এবং সঠিকভাবে পরিমাপ করার জন্য ডিজাইন করা হয়েছে। ট্রান্সফরমার উইন্ডিং ডিসি রেজিস্ট্যান্স টেস্টার ট্রান্সফরমার, ঘূর্ণায়মান মোটর উইন্ডিং, শান্ট রিঅ্যাক্টর এবং সংযোগ, পরিচিতি এবং নিয়ন্ত্রণ সার্কিটের কম প্রতিরোধের পরিমাপ পরীক্ষা করে।

ডবল সম্ভাব্য ইনপুট একই সময়ে দুটি প্রাথমিক উইন্ডিং, দুটি সেকেন্ডারি উইন্ডিং বা একটি প্রাথমিক এবং একটি সেকেন্ডারি উইন্ডিংয়ের প্রতিরোধ পরিমাপ করতে পারে। এই দ্বৈত পাঠ এবং দ্বৈত ইনজেকশন ফাংশন সময়মতো পরীক্ষা সম্পূর্ণ করার একটি কার্যকর উপায়।

একটি ট্রান্সফরমারের উইন্ডিং ডিসি রেজিস্ট্যান্স টেস্টের মাধ্যমে একটি এইচভি ট্রান্সফরমার বুশিং থেকে অন্য ট্রান্সফরমার রেজিস্ট্যান্স টেস্টিং ট্রান্সফরমার সম্পর্কে অনেক তথ্য প্রকাশ করতে পারে। সুস্পষ্ট ত্রুটিযুক্ত ট্রান্সফরমার ওয়াইন্ডিং (যেমন, একটি খোলা বাঁক বা ছোট টার্ন) ছাড়াও সূক্ষ্ম সমস্যাগুলি সনাক্ত করা যেতে পারে। ডিসি কারেন্ট, উইন্ডিংয়ের মধ্য দিয়ে প্রবাহিত হওয়ার পাশাপাশি, অফ-লোড রেশিও অ্যাডজাস্টিং সুইচ (DETC), অন-লোড রেশিও অ্যাডজাস্টিং সুইচ (অন-লোড ট্যাপ চেঞ্জার বা OLTC) এবং সেইসাথে অসংখ্য ঢালাই এবং যান্ত্রিক সংযোগের মাধ্যমে প্রবাহিত হয়। সুতরাং, ট্রান্সফরমার প্রতিরোধের পরীক্ষার যন্ত্র ব্যবহার করে এই সমস্ত উপাদানগুলির অখণ্ডতা যাচাই করা যেতে পারে। ট্রানজিশনের অধীনে OLTC সুইচের মাধ্যমে ডিসি টেস্ট কারেন্ট প্রয়োগ করা (ট্যাপ পরিবর্তন) সঠিক মেক-ফোর-ব্রেক অপারেশনকে বৈধ করে। অভিজ্ঞতা থেকে, এটা জানা যায় যে অন লোড টাইম চেঞ্জারের ভুল-অপারেশনের সবচেয়ে বড় ঝুঁকি থাকে কারণ এটি একটি ট্রান্সফরমারের মধ্যে কাজ করে।

ট্রান্সফরমার উইন্ডিং ডিসি রেজিস্ট্যান্স টেস্ট প্যারামিটারের জন্য Weshine® ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টার (স্পেসিফিকেশন)

সাধারণ আবেদন

ট্রান্সফরমার উইন্ডিং ডিসি রেজিস্ট্যান্স টেস্টের জন্য Weshine® ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টারের উদ্দেশ্য হল:

-ট্রান্সফরমার উইন্ডিং এর অখণ্ডতা পরীক্ষা করুন

- ট্যাপ চেঞ্জারের অখণ্ডতা পরীক্ষা করুন (যদি থাকে)

- অভ্যন্তরীণ সংযোগ পরীক্ষা করুন

-ডিসি রেজিস্ট্যান্স (p=I²R）) দ্বারা সৃষ্ট কন্ডাক্টরের ক্ষতি গণনা করুন

টাইপ টেস্ট, রুটিন টেস্ট, বিশেষ পরীক্ষা এবং অন্যান্য পরীক্ষার মাধ্যমে প্রতিটি ট্রান্সফরমারের স্পেসিফিকেশন নির্ধারণ করা হবে।

নির্বাচন

Weshine®-এর রয়েছে 8 বছরের অভিজ্ঞতা বিশেষভাবে সম্পূর্ণ পরিসরের বৈদ্যুতিক সরঞ্জামের সাথে ডিল করার জন্য। বর্তমানে, Weshine® ফর্ম হিসাবে দেখানো বিভিন্ন ট্রান্সফরমার ডিসি রেজিস্ট্যান্স টেস্টার উদ্ভাবন করেছে:

ট্রান্সফরমার উইন্ডিংডিসি রেজিস্ট্যান্স টেস্টসেটের জন্য অর্ডারিং তথ্য
বিড়াল না.	সর্বোচ্চ পরীক্ষা বর্তমান	সর্বোচ্চ পরীক্ষা পরিসীমা	নির্ভুলতা	লিথ। ব্যাটারি	ঘুর চুম্বককরণ	অটো ডিম্যাগনেটাইজেশন
VS-3102A	10 ক	50 kΩ	±0.2%	√
VS-3102S	10 ক	50 kΩ		√
VS-3110	10 ক	50 kΩ
VS-3120	20 ক	50 kΩ
VS-3140	40 ক	50 kΩ
VS-3150	50 ক	50 kΩ
VS-3310	10 ক	400 Ω			√
VS-3310A	10 ক	400 Ω			√	√
VS-3320	20 ক	200 Ω			√
VS-3320A	20 ক	200 Ω			√	√
VS-3340	40 ক	200 Ω			√
VS-3340A	40 ক	200 Ω			√	√

সাপ্লাই চেইন সমস্যার উপর ভিত্তি করে: বর্তমান মূল্য এবং লিড সময়ের জন্য আপনার পছন্দের অনুমোদিত Weshine® ডিস্ট্রিবিউটরের সাথে যোগাযোগ করুন।

গুণমানের শংসাপত্র

Weshine® সর্বদা বিশ্বাস করে যে আমাদের কোম্পানির সমস্ত সাফল্য সরাসরি আমাদের সরবরাহ করা পণ্যগুলির মানের সাথে সম্পর্কিত। ডিসি রেজিস্ট্যান্স টেস্ট সেট ISO9001, ISO14000:14001 নির্দেশিকা এবং আমাদের কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উল্লিখিত সর্বোচ্চ মানের প্রয়োজনীয়তা পূরণ করে।
