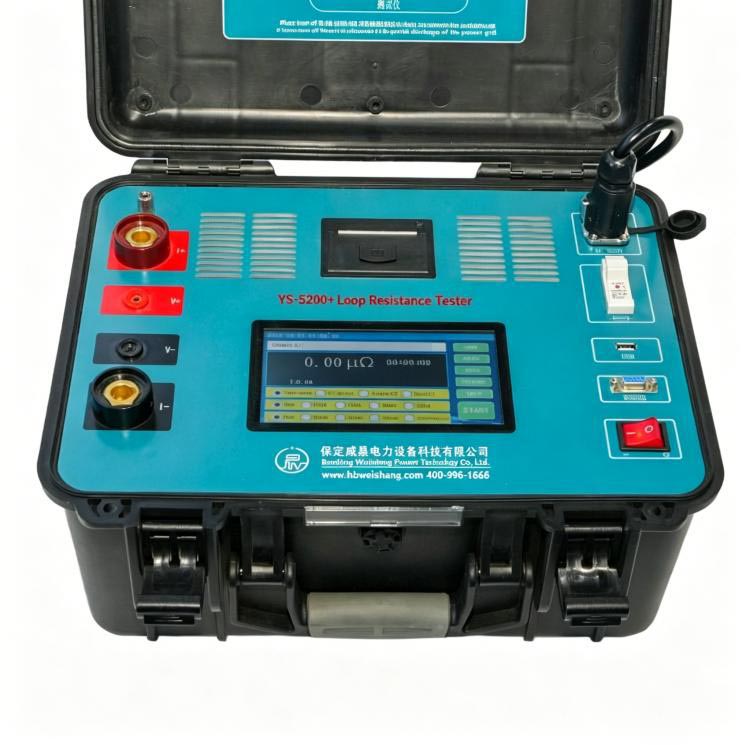

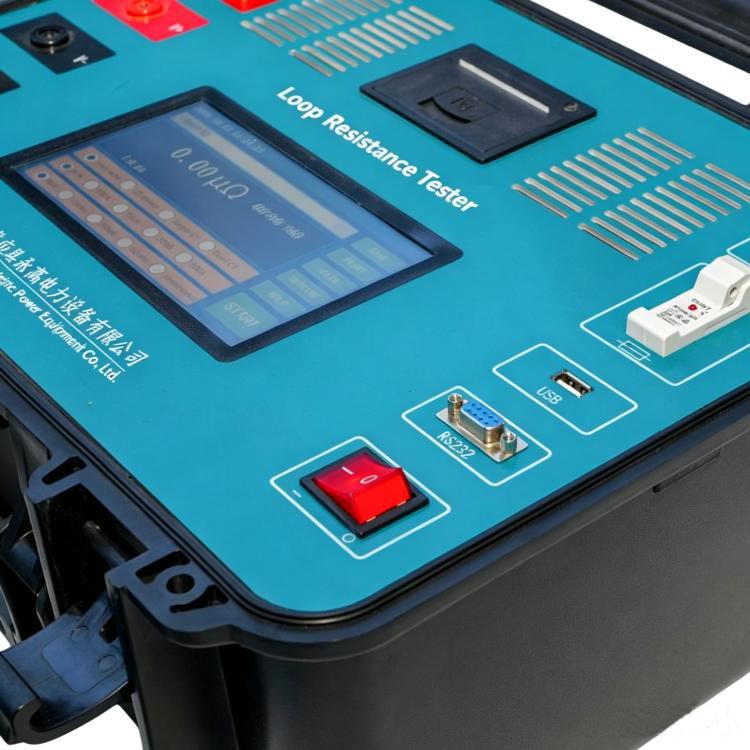

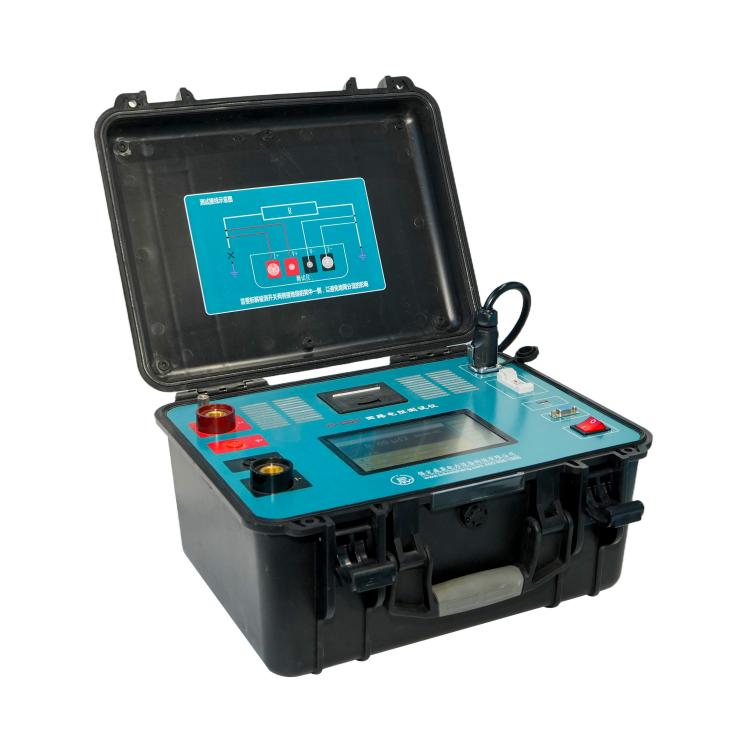

ডেস্কটপ 300A ইন্টেলিজেন্ট সার্কিট রেজিস্ট্যান্স টেস্টার

টেকসই ডেস্কটপ 300A ইন্টেলিজেন্ট সার্কিট রেজিস্ট্যান্স টেস্টার ওয়েশাইন, চীনের একটি পেশাদার প্রস্তুতকারক এবং সরবরাহকারী, সার্কিট ব্রেকার, ডিসকানেক্টর, আর্থিং সুইচ এবং বাসবার জয়েন্টগুলিতে সুনির্দিষ্ট মাইক্রো-ওহম রিডিং সরবরাহ করে, এমনকি যখন স্রোত একক শাখা বা একাধিক প্যারায়েলের মাধ্যমে চলে।

আমরা এই ইউনিটটি DL/T845.4-2019 এবং IEC ফোর-ওয়্যার টেস্টিং স্ট্যান্ডার্ড অনুসরণ করে তৈরি করেছি, উচ্চ-কারেন্ট রেজিস্ট্যান্স সনাক্তকরণের জন্য শিল্পের চাহিদার সাথে সম্পূর্ণ মেলে।

মেশিনের ভিতরে মাল্টি-চ্যানেল কারেন্ট সেন্সিং হার্ডওয়্যারের সাথে যুক্ত একটি উচ্চ-শক্তি ধ্রুবক কারেন্ট সোর্স রয়েছে। জটিল সমান্তরাল গ্রাউন্ডিং গ্রিডের পাশাপাশি কাজ করার সময়ও এই কাঠামোটি আউটপুট কারেন্টকে স্থির রাখে এবং ভোল্টেজের নমুনা নির্ভুল রাখে, যা একটি মূল কারণ ইঞ্জিনিয়ারিং ঠিকাদাররা এই মডেলের জন্য বারবার বাল্ক অর্ডার দেয়।

মূল পরিমাপ নীতি

ডেস্কটপ 300A ইন্টেলিজেন্ট সার্কিট রেজিস্ট্যান্স টেস্টার দুটি মূল কার্যকরী মডিউলের উপর নির্ভর করে:

1. সামঞ্জস্যযোগ্য উচ্চ ধ্রুবক বর্তমান আউটপুট: 50A–300A

2.ওয়্যারলেস ডিসি ক্ল্যাম্প সেন্সর: 0~±600A বর্তমান ক্যাপচার

এটি ওহমের সূত্রের উপর ভিত্তি করে প্রকৃত যোগাযোগ প্রতিরোধের গণনা করে: R = V / I₀

V = যোগাযোগ বিন্দুতে ভোল্টেজ ড্রপ সনাক্ত করা হয়েছে

I₀ = পরীক্ষিত শাখার মধ্য দিয়ে প্রকৃত প্রবাহ

ইন্টেলিজেন্ট টেস্টিং মোড (কোর ইনোভেশন)

weshine বৈদ্যুতিক বিভিন্ন ক্ষেত্রের অবস্থার সমর্থন করার জন্য চারটি উন্নত পরীক্ষার মোড সংহত করে:

1. ঐতিহ্যগত সার্কিট প্রতিরোধের মোড

শান্ট বর্তমান হস্তক্ষেপ বাইপাস করার জন্য ব্যবহারকারীদের আর্থিং নেটওয়ার্কের একপাশে সংযোগ বিচ্ছিন্ন করতে হবে। পরীক্ষক 300A ডিসি কারেন্ট পর্যন্ত ফিড করে এবং ভোল্টেজ ড্রপ ডেটা পড়ে। এই মোড সর্বোচ্চ নির্ভুলতা অর্জন করে এবং পরিকল্পিত রক্ষণাবেক্ষণ সাইটগুলির জন্য ভাল কাজ করে।

2. ক্ল্যাম্প ডাইরেক্ট মেজারমেন্ট মোড

গ্রাউন্ডিং সংযোগগুলি আলাদা করার দরকার নেই। ওয়্যারলেস ক্ল্যাম্প রিয়েল-টাইম ব্রাঞ্চ কারেন্ট I₀ ট্র্যাক করে, তারপর মেশিন R=V/I₀ দিয়ে স্বয়ংক্রিয়ভাবে প্রতিরোধের গণনা করে। হাইলাইটস: বিচ্ছিন্ন করার কাজ নেই, দ্রুত ফিল্ড টেস্টিং, লাইভ-এরিয়া রক্ষণাবেক্ষণের জন্য নিরাপদ।

3. একক-পার্শ্ব শান্ট মোড

ক্যাবিনেট আর্থিং এবং বিতরণ করা গ্রাউন্ড গ্রিডের মতো সমান্তরাল গ্রাউন্ডিং লেআউটের জন্য উপযুক্ত। ক্ল্যাম্প শান্ট ব্রাঞ্চ কারেন্ট I₂ পরিমাপ করে এবং যন্ত্রটি প্রতিরোধের গণনা করার আগে I₀=I₁−I₂ দিয়ে কার্যকর পরীক্ষা কারেন্ট কাজ করে। এটি আংশিক সমান্তরাল স্রোত দ্বারা সৃষ্ট নির্ভুলতা ত্রুটি সংশোধন করে।

4. ডুয়াল-সাইড শান্ট মোড

সাবস্টেশনে দ্বিমুখী বিভক্ত স্রোত সহ বড় গ্রাউন্ডিং গ্রিডের জন্য। দুটি ক্ল্যাম্প I21 এবং I22 শাখা প্রবাহ সংগ্রহ করে, সিস্টেমটি বহু-শাখা নেটওয়ার্কগুলির জন্য সত্যিকারের প্রতিরোধের ডেটা পেতে I₀=I₁−I21−I22 গণনা করে।

নিরাপত্তা এবং বাতা সিস্টেম ডিজাইন

মিলে যাওয়া ওয়্যারলেস ক্ল্যাম্পগুলি স্বয়ংক্রিয়ভাবে ডিসি বর্তমান দিক সনাক্ত করতে পারে।

কী ক্ল্যাম্প স্পেসিফিকেশন:

1, DC পরীক্ষার পরিসর: 0 থেকে ±600A

2, সঠিক তথ্যের জন্য সঠিক বর্তমান দিক দিয়ে সারিবদ্ধ করতে হবে

3, অন্তর্নির্মিত ক্রমাঙ্কন ফাংশন পরিমাপ বিচ্যুতি অফসেট

অপারেশন নিরাপত্তা অনুস্মারক:

1, হার্ডওয়্যারের ক্ষতি এড়াতে এর পরিমাপের পরিসরের বাইরে ক্ল্যাম্প পরিচালনা করবেন না

2, রিডিং স্থিতিশীল করতে বর্তমান দিকনির্দেশ চিহ্ন অনুসরণ করে ক্ল্যাম্প ইনস্টল করুন

3, ডেটা ত্রুটি কমাতে নিয়মিত ক্রমাঙ্কন চালান

ধাপে ধাপে অপারেশন গাইড

এই ডেস্কটপ পরীক্ষক উচ্চ-বর্তমান পরিস্থিতিতে স্ট্যান্ডার্ড ফিল্ড টেস্টিং ওয়ার্কফ্লো অনুসরণ করে।

ধাপ 1: সিস্টেম প্রস্তুতি

নিশ্চিত করুন যে সরঞ্জামগুলি সম্পূর্ণরূপে চালিত হয়েছে, গ্রাউন্ডিং সেটআপ সম্পূর্ণ হয়েছে এবং ক্ল্যাম্প ব্যাটারিগুলি সম্পূর্ণরূপে চার্জ করা হয়েছে৷ বাল্ক প্রকিউরমেন্ট ক্লায়েন্টরা চালানের সাথে সম্পূর্ণ অপারেশন হ্যান্ডবুক পেতে পারে।

ধাপ 2: তারের কনফিগারেশন

I+ এবং I- টেস্ট সার্কিটের দুই প্রান্তের সাথে সংযোগ স্থাপন করে; V+ এবং V- ভিতরের ভোল্টেজ স্যাম্পলিং পয়েন্টের সাথে সংযুক্ত করে। সর্বদা তারের প্রতিরোধের হস্তক্ষেপ বাতিল করতে বর্তমান লুপের ভিতরে ভোল্টেজ প্রোব রাখুন।

ধাপ 3: মোড নির্বাচন

একটি পরীক্ষা মোড বেছে নিন: ঐতিহ্যগত বিচ্ছিন্নকরণ মোড, ক্ল্যাম্প ডাইরেক্ট মোড, একক শান্ট মোড বা ডুয়াল শান্ট মোড। তারপরে আউটপুট কারেন্ট (50A–300A) এবং পরীক্ষার সময়কাল (দ্রুত / 10s / 30s / 60s / অবিচ্ছিন্ন) সেট করুন।

ধাপ 4: পরিমাপ প্রক্রিয়া

মেশিনটি কারেন্ট র‌্যাম্প-আপ, স্থিতিশীলতা নিয়ন্ত্রণ, রিয়েল-টাইম কারেন্ট ক্যাপচার, ভোল্টেজ স্যাম্পলিং, রেজিস্ট্যান্স ক্যালকুলেশন এবং ম্যানুয়াল অ্যাডজাস্টমেন্ট ছাড়াই স্বয়ংক্রিয়ভাবে তাপমাত্রা ক্ষতিপূরণ চালায়।

ধাপ 5: ফলাফল প্রদর্শন

স্ক্রীন মোট বর্তমান I₁, শাখা ক্ল্যাম্প স্রোত (I₂ / I21 / I22), মাইক্রো-ওহমের প্রতিরোধের মান, পরীক্ষার সময় এবং স্থিতিশীলতার অবস্থা দেখায়।

ধাপ 6: ডেটা ম্যানেজমেন্ট

অপারেটররা স্থানীয় মেমরিতে পরীক্ষার লগ সংরক্ষণ করতে পারে, FAT32 USB ড্রাইভের মাধ্যমে রেকর্ড রপ্তানি করতে পারে, ঐচ্ছিক প্রিন্ট মডিউল সহ প্রতিবেদনগুলি মুদ্রণ করতে পারে এবং যে কোনো সময় ঐতিহাসিক পরীক্ষার ডেটা ফিরে দেখতে পারে৷

অ্যাপ্লিকেশন দৃশ্যকল্প

এই ডেস্কটপ 300A ইন্টেলিজেন্ট সার্কিট রেজিস্ট্যান্স টেস্টার জটিল গ্রাউন্ডিং এবং শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ অবস্থার অধীনে প্রতিরোধ শনাক্তকরণ কাজগুলি পরিচালনা করে, এই সেক্টরগুলির ক্রেতাদের দ্বারা ব্যাপকভাবে গৃহীত:

1, বড় সাবস্টেশন

2, বিদ্যুৎ উৎপাদন কেন্দ্র

3, শিল্প সুইচগিয়ার সিস্টেম

4, উচ্চ-ভোল্টেজ ট্রান্সমিশন সুবিধা

5, গ্রাউন্ডিং গ্রিড নেটওয়ার্ক

সিস্টেমটি নির্ভরযোগ্যভাবে কাজ করে:

1, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ

2, সমান্তরাল বর্তমান বিতরণ

3, সীমিত সংযোগ বিচ্ছিন্ন অ্যাক্সেস

4, ক্রমাগত রক্ষণাবেক্ষণ অপারেশন

সাধারণ পরীক্ষার ব্যবহার

1, উচ্চ-ভোল্টেজ সার্কিট ব্রেকারগুলির জন্য যোগাযোগ প্রতিরোধের পরীক্ষা

2, সাবস্টেশন গ্রাউন্ডিং গ্রিডের ত্রুটি পরিদর্শন

3, বাসবার সংযোগকারী জয়েন্টগুলির প্রতিরোধ সনাক্তকরণ

4、GIS/AIS সুইচ ক্যাবিনেটের জন্য রুটিন রক্ষণাবেক্ষণ

5, পাওয়ার প্লান্টের বৈদ্যুতিক সরঞ্জামের জন্য কারখানার গুণমান পরিদর্শন

6, ট্রান্সমিশন নেটওয়ার্কের জন্য গ্রাউন্ড সিস্টেম বিশ্লেষণ

7, শিল্প বিদ্যুৎ বিতরণ ব্যবস্থার সমস্যা সমাধান

Weshine সুবিধা

আধুনিক পাওয়ার সিস্টেমে জটিল সমান্তরাল বর্তমান এবং জটিল গ্রাউন্ডিং সমস্যা সমাধানের জন্য আমরা মাল্টি-মোড পরিমাপ আর্কিটেকচার সহ ডেস্কটপ 300A ইন্টেলিজেন্ট সার্কিট রেজিস্ট্যান্স টেস্টার তৈরি করেছি। ওয়্যারলেস ক্ল্যাম্প নন-ডিসাসেম্বলি টেস্টিং রক্ষণাবেক্ষণের ডাউনটাইম কমিয়ে দেয় এবং সাইটের নিরাপত্তাকে ব্যাপকভাবে উন্নত করে, যা অনেক বৈদ্যুতিক পরিষেবা সরবরাহকারীকে আমাদের সাথে দীর্ঘমেয়াদী সরবরাহ চুক্তিতে স্বাক্ষর করে।

মাল্টি-চ্যানেল রিয়েল-টাইম বর্তমান গণনা অ্যালগরিদমগুলি সমান্তরাল গ্রাউন্ডিং পরিবেশেও সঠিক প্রতিরোধের মান নিশ্চিত করে। 300A বৃহৎ কারেন্ট আউটপুট বয়স্ক যোগাযোগের পৃষ্ঠের অক্সাইড স্তরগুলিকে দ্রুত ভেঙে ফেলে, জীর্ণ পরিবাহী জয়েন্টগুলির জন্য আরও নির্ভরযোগ্য পরীক্ষার ফলাফল প্রদান করে। অন্তর্নির্মিত বুদ্ধিমান তাপ নিয়ন্ত্রণ দীর্ঘ উচ্চ-কারেন্ট কাজের লোডের অধীনে ইউনিটটিকে স্থির রাখে।

ক্রেতাদের জন্য ব্যবহারকারী-বান্ধব শিল্প নকশা সুবিধা:

1, মাল্টি-মোড বুদ্ধিমান অপারেশন

2, ভিজ্যুয়ালাইজড রিয়েল-টাইম বর্তমান ডেটা প্রদর্শন

3, স্বয়ংক্রিয় নিরাপত্তা সুরক্ষা ফাংশন সম্পূর্ণ সেট

4, স্ট্রাকচার্ড ডেটা স্টোরেজ এবং এক্সপোর্ট

আপনার প্রকল্প সংগ্রহের জন্য কাস্টমাইজড কোটেশন এবং সম্পূর্ণ প্রযুক্তিগত পরামিতি ফাইল পেতে এখনই আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
