উচ্চ ভোল্টেজ অন্তরণ পরীক্ষক

Weshine® সিই শংসাপত্র, উচ্চ গুণমান এবং নির্ভুলতা সহ উচ্চ ভোল্টেজ নিরোধক পরীক্ষক উদ্ভাবন করেছে, উদ্ভাবিত এবং জাতীয় মান অনুযায়ী উত্পাদিত, সম্পূর্ণ বৈদ্যুতিক পরীক্ষার সমাধান উপলব্ধ। Weshine থেকে উচ্চ ভোল্টেজ নিরোধক পরীক্ষক আরো বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন!

অনুসন্ধান পাঠান পিডিএফ ডাউনলোড করুন

পণ্যের বর্ণনা

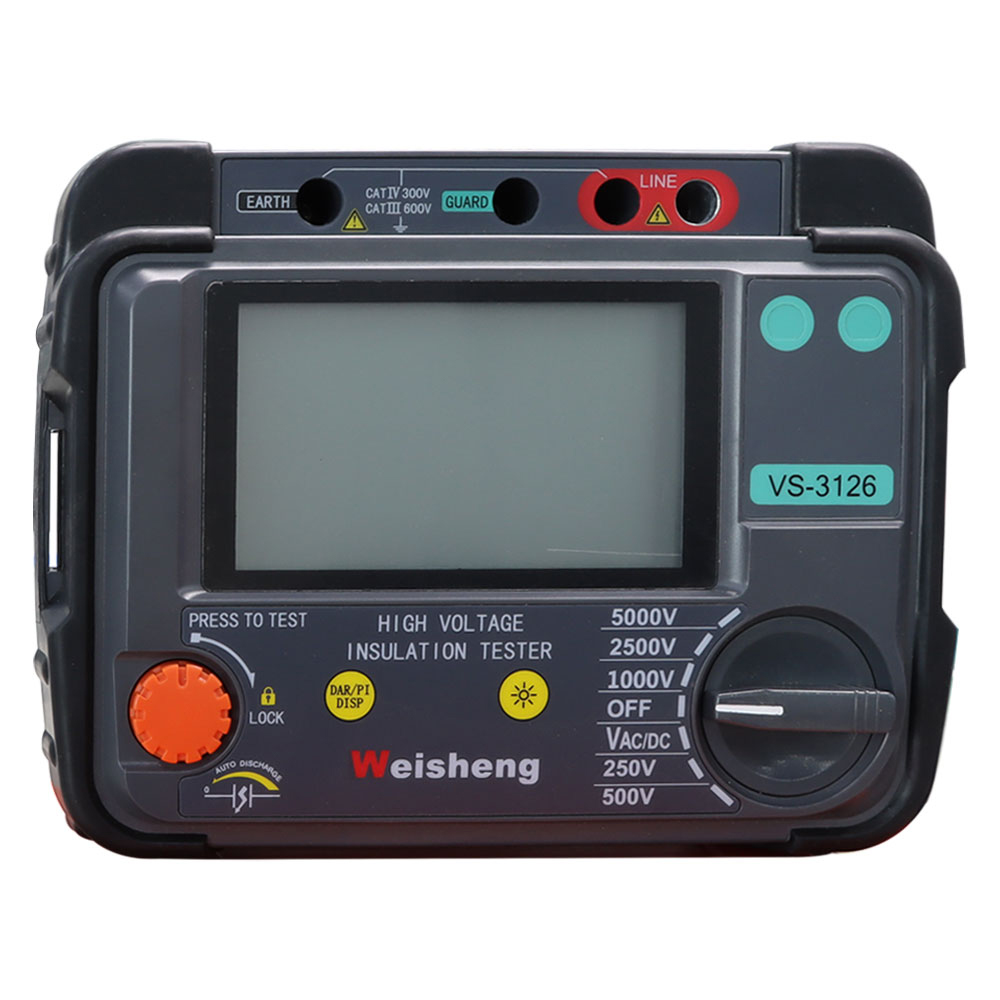

Weshine® VS-3126 একটি ব্যাটারি চালিতউচ্চ ভোল্টেজ অন্তরণ পরীক্ষকডিজিটাল এবং অ্যানালগ আর্ক ডিসপ্লে সহ, ক্যাবলের রক্ষণাবেক্ষণ এবং সার্ভিসিং, ঘূর্ণায়মান উদ্ভিদ যন্ত্রপাতি, ট্রান্সফরমার, সুইচগিয়ার এবং শিল্প অ্যাপ্লিকেশনগুলিতে উচ্চ ভোল্টেজ নিরোধক প্রতিরোধের পরীক্ষার জন্য ডিজাইন করা হয়েছে।

DC নিরোধক পরীক্ষা 250 V, 500 V, 1000 V, 2500 V, 5000 V এ সঞ্চালিত হয়। নিরোধক প্রতিরোধের পরিমাপ 100 k Ω থেকে 1000 G Ω। পরীক্ষার অধীনে ক্যাপাসিটিভ সার্কিটের জন্য স্বয়ংক্রিয় স্রাব প্রদান করা হয় এবং ক্ষয়কারী ভোল্টেজ প্রদর্শিত হয়।

গার্ড টার্মিনালটি পৃষ্ঠের ফুটো হওয়ার প্রভাবগুলি কমাতে ব্যবহার করা যেতে পারে এবং তাই ইনসুলেশন প্রতিরোধের পরীক্ষা করার সময় ভুল পরিমাপ করা যেতে পারে।

ক্যাপাসিটিভ টেস্ট অবজেক্টের জন্য যন্ত্রটি একটি অভ্যন্তরীণ রোধের মাধ্যমে স্বয়ংক্রিয়ভাবে স্রাব করবে এবং 30 V থেকে 600 V রেঞ্জের টার্মিনাল জুড়ে ভোল্টেজ নির্দেশ করবে উচ্চতর ভোল্টেজ সহ 'Hi' দ্বারা নির্দেশিত। এই বৈশিষ্ট্যটি প্রতিক্রিয়াশীল লোডের পরীক্ষার পরে ক্ষয়প্রাপ্ত ভোল্টেজের ইঙ্গিত দেবে। যখন ভোল্টেজ সূচকটি অদৃশ্য হয়ে যায় তখন ব্যবহারকারীর জন্য পরীক্ষার লিডগুলি সংযোগ বিচ্ছিন্ন করা নিরাপদ।

ভিএস-3126উচ্চ ভোল্টেজ অন্তরণ পরীক্ষকআটটি 1.5 V IEC LR6 (AA) কোষ দ্বারা চালিত হয়। ডিজাইনের নিরাপত্তা বৈশিষ্ট্যগুলির মধ্যে রয়েছে উচ্চ ভোল্টেজ সতর্কীকরণ সূচক, IR পরীক্ষার পরে বাহ্যিক ভোল্টেজ প্রদর্শন, প্রতিক্রিয়াশীল লোডগুলির স্বয়ংক্রিয় স্রাব এবং পরীক্ষার লিডগুলি

আবেদন

বৈদ্যুতিক নিরোধক উপকরণ সময়ের সাথে সাথে খারাপ হয়ে যায় যার ফলে ব্রেকডাউন এবং ব্যয়বহুল মেরামতের বিল হয়। নিরোধক প্রতিরোধের পরীক্ষকরা নিরোধক জুড়ে একটি নিয়ন্ত্রিত ডিসি ভোল্টেজ প্রয়োগ করে এবং নিরোধক প্রতিরোধের গণনা করতে ওহমের আইন প্রয়োগ করে এর মাধ্যমে বর্তমান প্রবাহ পরিমাপ করে। কোনো নিরোধক উপাদান নিখুঁত নয় বলে কারেন্ট প্রবাহিত হয়।

IR পরীক্ষক ব্যবহার অন্তর্ভুক্ত:

■ পণ্য পরীক্ষা এবং যোগ্যতা

■ সরঞ্জাম ইনস্টলেশন

■ রুটিন রক্ষণাবেক্ষণ

■ সমস্যার সমাধান

উচ্চ ভোল্টেজ ডিসি সহ নিরোধক পরীক্ষা নিরোধক মেরুকরণকে প্রভাবিত করে যাতে পরীক্ষার অধীনে ইউনিটের সম্পূর্ণ স্রাব ছাড়াই পরপর পরীক্ষা ভিন্ন ফলাফল দেয়।

ফলাফল প্রবণতা করতে সক্ষম হওয়ার জন্য একটি ইনসুলেটরের সাথে সংযোগ স্থাপন এবং পরীক্ষা করার জন্য সর্বদা একই প্রক্রিয়া এবং কৌশল ব্যবহার করার জন্য যত্ন নেওয়া উচিত। নিরোধক তাপমাত্রার পাশাপাশি IR মান রেকর্ড করা গুরুত্বপূর্ণ

বৈশিষ্ট্য এবং উপকারিতা

■ কম্প্যাক্ট, শ্রমসাধ্য অন্তরণ প্রতিরোধের পরীক্ষক

■ সহজ অপারেশন এবং ভোল্টেজ পরিসীমা নির্বাচন

■ AC এবং DC ভোল্টমিটার (30 V - 600 V)

■ ব্যবহারকারী সেটেবল IR পরীক্ষার টাইমার (ডিফল্ট 1 মিনিট), (সর্বোচ্চ 19 মি 50 সেকেন্ড)

■ যন্ত্র এবং সীসা জন্য নরম বহন কেস

■ দ্রুত শুরু এবং সম্পূর্ণ ব্যবহারকারীর নির্দেশিকা

■ অতিরিক্ত নিরাপত্তার জন্য এইচভি ইনসুলেটেড প্লাগ লক করা

■ টার্মিনাল জুড়ে শাটারগুলি দুর্ঘটনাজনিত ময়লা এবং অন্যান্য বস্তুর প্রবেশ রোধ করে

স্পেসিফিকেশন

নিরোধক পরিসীমা	0.1 MΩ থেকে 2 TΩ
নামমাত্র পরীক্ষা ভোল্টেজ	250 V, 500 V, 1000 V, 2500 V, 5000 V
টার্মিনাল ভোল্টেজ নির্ভুলতা
	<1000 V 0...10% নামমাত্র পরীক্ষা ভোল্টেজ
	≥1000 V 0...5% নামমাত্র পরীক্ষা ভোল্টেজ
নিরোধক নির্ভুলতা	±5% ±3 সংখ্যা
শর্ট সার্কিট কারেন্ট	5 ইন ± 0.5 দ্বারা
ভোল্টমিটার নির্ভুলতা	±2%rdg±3dgt
পাওয়ার সাপ্লাই	8 x LR6/AA ব্যাটারি
অপারেটিং তাপমাত্রা পরিসীমা এবং আর্দ্রতা
	- 20°C থেকে +45°C
আর্দ্রতা	80% আরএইচ
স্টোরেজ তাপমাত্রা পরিসীমা এবং আর্দ্রতা
	-20 °C থেকে +60 °C
নিরাপত্তা সুরক্ষা	অন্তরণ বিড়াল III 600 V
দ্রষ্টব্য	উল্লিখিত পরিবেশগত সীমা সহ পরিষেবা ত্রুটি দ্বিগুণ অন্তর্নিহিত ত্রুটি
ইএমসি	IEC 61326-1:2013 এর সাথে সামঞ্জস্যপূর্ণ
মাত্রা	177 মিমি x 226 মিমি x 100 মিমি
ওজন	1.9 কেজি (ব্যাটারি সহ)

VS-3126

ভিএস-3126উচ্চ ভোল্টেজ অন্তরণ পরীক্ষকবৈদ্যুতিক এবং শিল্প পরীক্ষা অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যেখানে অপারেশন ভোল্টেজ 1000 V এর বেশি এবং উচ্চতর নিরোধক পরীক্ষা ভোল্টেজ প্রয়োজন।

VS-3126 এর বিপরীতে, VS-3126 50 V, 100V, 250 V, 500 V, 1000 V এবং 2500 V এর নির্দিষ্ট রেঞ্জ ভোল্টেজ অফার করে।

1 kV-এর উপরে অপারেটিং ভোল্টেজ সহ সরঞ্জামগুলির জন্য তুলনামূলকভাবে উচ্চতর পরীক্ষা ভোল্টেজ প্রয়োজন। সবচেয়ে আধুনিক পরীক্ষার প্রয়োজনীয়তার সাথে সম্পূর্ণ সঙ্গতিপূর্ণ হতে, Weshine উচ্চ মানের একটি পরিবার অফার করেউচ্চ ভোল্টেজ অন্তরণ পরীক্ষক1 কেভির উপরে ভোল্টেজে s। উচ্চ-ভোল্টেজ পরীক্ষার মূল অংশে, আমাদের 5/10/15 kV ইউনিটগুলি প্রধান নিরাপত্তা, সুবিধা এবং বহনযোগ্যতার সাথে সর্বোচ্চ স্তরের মানের পরীক্ষার সামর্থ্য রাখে।

সমস্ত উচ্চ-মূলধন সরঞ্জামের সম্পূর্ণ নিরোধক পরীক্ষার ক্ষমতার জন্য, Weshine আরও এক ধাপ এগিয়ে যায়! ঘূর্ণন সরঞ্জামগুলির জন্য সর্বজনীন পরীক্ষার মান, IEEE 43-2000, 12 kV এবং তার উপরে রেটিংকৃত সরঞ্জামগুলির জন্য পরীক্ষার ভোল্টেজ সুপারিশকে 10 kV-তে বৃদ্ধি করেছে৷ এই স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সম্মতি শুধুমাত্র একটি পরীক্ষক, আমাদের 10 কেভি মডেল দিয়ে অর্জন করা যেতে পারে।

VS-3127

VS-3127উচ্চ ভোল্টেজ অন্তরণ পরীক্ষকসর্বোচ্চ 30 TΩ প্রতিরোধের সাথে 15 কেভি টেস্ট ভোল্টেজ পর্যন্ত সঠিক নিরোধক প্রতিরোধের পরিমাপ করার ক্ষমতা প্রদান করে। প্রতিরোধের পরিমাপের নির্ভুলতা হল ± 5 % 1 MΩ থেকে 3 TΩ!

ইউটিলিটি এবং পরিষেবা সংস্থাগুলির জন্য VS-3127 এর নমনীয়তা এবং ভবিষ্যতের প্রুফিং ক্ষমতা সহ একটি সর্বত্র পরীক্ষক। Weshine VS-3127 আপনি যেখানেই কাজ করেন সেখানে কাজ করার জন্য ডিজাইন করা হয়েছে।

আউটপুট রেট ভোল্টেজ সর্বোচ্চ 7 গিয়ারে পৌঁছায় (250V，500V，1KV，2.5KV，5KV，10KV，15KV)।

সর্বোচ্চ শর্ট সার্কিট বর্তমান 7mA

ইনসুলেশন রেজিস্ট্যান্স টেস্ট (IR), পোলারাইজেশন ইনডেক্স টেস্ট (PI), ডাইইলেক্ট্রিক শোষণ অনুপাত পরীক্ষা (DAR)। র‌্যাম্প টেস্ট মোড (RAMP), ফিল্টারড রেজিস্ট্যান্স টেস্ট মোড (FR)। *ক্যাপাসিট্যান্স টেস্ট (ক্যাপ.)।

ভোল্টেজ মনিটর ফাংশন, স্বয়ংক্রিয়ভাবে পরিমাপ লাইভ ভোল্টেজ নিরীক্ষণ

কেন 15 কেভিতে পরীক্ষা করবেন?

5 কেভি থেকে 15 কেভি কারেন্ট ট্রিপল টেস্ট করবে - এটি উচ্চ শব্দের উপস্থিতিতে নেতিবাচক টেস্ট কারেন্ট প্রতিরোধ করতে পারে।

NETA ATS 2007 এর উপর ভিত্তি করে 35,000 V থেকে 69,000 V এর সম্পদের জন্য 15 kV নির্দিষ্ট করা হয়েছে।

NETA ATS 2007 এর উপর ভিত্তি করে 34,500 V এর উপরে মোটর 15 kV এ পরীক্ষা করা উচিত।

স্পেসিফিকেশন

নিরোধক পরিসীমা	0.1 MΩ থেকে 30 TΩ
নামমাত্র পরীক্ষা ভোল্টেজ	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15 kV
টার্মিনাল ভোল্টেজ নির্ভুলতা
	（5%～10%）±10V
নিরোধক নির্ভুলতা	1 MΩ থেকে 3 TΩ, ±5% ±3 সংখ্যা
	＞3 TΩ, ±20% ±3 সংখ্যা
শর্ট সার্কিট কারেন্ট	≥7 ± 0.5 দ্বারা
র‌্যাম্প পরীক্ষা মোড	±2%rdg±3dgt
পাওয়ার সাপ্লাই	প্রিসেট ভোল্টেজের 10% স্টেপড সাইজ দিয়ে পরীক্ষা করে প্রিসেট ভোল্টেজ পর্যন্ত যান
অপারেটিং তাপমাত্রা পরিসীমা এবং আর্দ্রতা
	- 20°C থেকে +50°C
আর্দ্রতা	80% আরএইচ
স্টোরেজ তাপমাত্রা পরিসীমা এবং আর্দ্রতা
	-25 °C থেকে +65 °C
ভোল্টেজ পরীক্ষা	AC/DC:0V～1000V, নির্ভুলতা: ±5%rdg±3V
ক্যাপাসিট্যান্স পরীক্ষা	10nF～25uF, নির্ভুলতা: ±10%rdg±10nF
বর্তমান পরীক্ষা	0.01nA～7mA, নির্ভুলতা: ±5%rdg±0.5nA
নিরাপত্তা সুরক্ষা	অন্তরণ বিড়াল III 600 V
দ্রষ্টব্য	উল্লিখিত পরিবেশগত সীমা সহ পরিষেবা ত্রুটি দ্বিগুণ অন্তর্নিহিত ত্রুটি
ইএমসি	IEC 61326-1:2013 এর সাথে সামঞ্জস্যপূর্ণ
মাত্রা	280 মিমি x 260 মিমি x 160 মিমি
ওজন	4.9 কেজি (ব্যাটারি সহ)

নির্বাচন

বিশেষত বৈদ্যুতিক সরঞ্জামের সম্পূর্ণ পরিসরের সাথে ডিল করার জন্য Weshine-এর 8 বছরের অভিজ্ঞতা রয়েছে। বর্তমানে, ওয়েশাইন বিভিন্ন উদ্ভাবন করেছেউচ্চ ভোল্টেজ অন্তরণ পরীক্ষকফর্ম হিসাবে দেখানো প্রতিটি ধাপের জন্য:

জন্য তথ্য আদেশউচ্চ ভোল্টেজ অন্তরণ পরীক্ষকS
বিড়াল না.	সর্বোচ্চ টেস্ট ভোল্টেজ	সর্বোচ্চ পরীক্ষা পরিসীমা	IR/PI/DAR	RAMP	এফআর	ক্যাপ।
VS-3121	2.5 কেভি	100 GΩ	√
VS-3121A	5.0 কেভি	20 TO	√
VS-3125	5.0 কেভি	10 TO	√	√	√
VS-3125A	5.0 কেভি	10 TO	√	√	√	√
VS-3126	10.0 কেভি	20 TO	√	√	√
VS-3126A	10.0 কেভি	20 TO	√	√	√	√
VS-3127	15.0 কেভি	30 TO	√	√	√	√

সাপ্লাই চেইন সমস্যার উপর ভিত্তি করে: বর্তমান মূল্য এবং লিড সময়ের জন্য আপনার পছন্দের অনুমোদিত ওয়েশাইন ডিস্ট্রিবিউটরের সাথে যোগাযোগ করুন।
