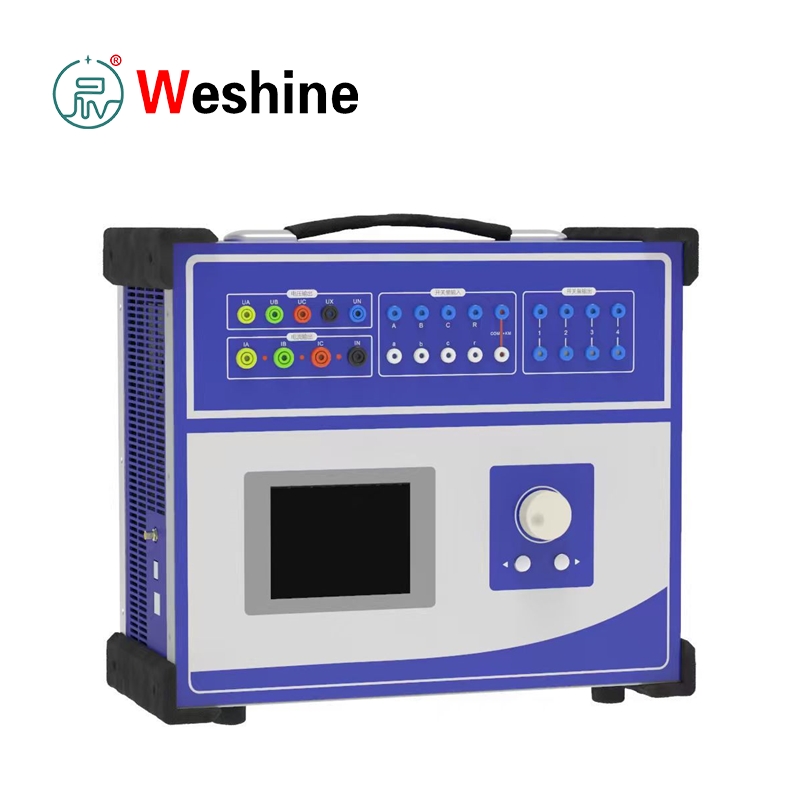

তিন ফেজ রিলে সুরক্ষা পরীক্ষক

চীনের একটি পেশাদার প্রস্তুতকারক Weishine থেকে মানসম্পন্ন থ্রি ফেজ রিলে সুরক্ষা পরীক্ষক সরঞ্জাম কিনুন, এটি প্রতিরক্ষামূলক রিলে, মাইক্রোপ্রসেসর সুরক্ষা ইউনিট, সেকেন্ডারি সার্কিট, অটোমেশন সরঞ্জাম এবং সম্পূর্ণ পাওয়ার গ্রিড সুরক্ষা ব্যবস্থা পরিদর্শনের জন্য প্রকৌশলী। লাইন ফল্ট, অস্বাভাবিক ভোল্টেজ, ওভারকারেন্ট, রিক্লোজিং অ্যাকশন, ডিফারেনশিয়াল প্রোটেকশন ট্রিগার এবং কন্ট্রোল সার্কিট মুভমেন্টের অধীনে রিলেকে অবশ্যই সঠিকভাবে সাড়া দিতে হবে, তাই নিরাপদ, সমন্বিত পাওয়ার সিস্টেম অপারেশনের জন্য নিয়মিত পরীক্ষা অপরিহার্য।

তিন ফেজ রিলে সুরক্ষা পরীক্ষক কি?

একটি থ্রি ফেজ রিলে সুরক্ষা পরীক্ষক হল একটি পেশাদার পরীক্ষার ডিভাইস যা প্রতিরক্ষামূলক রিলে, মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা ইউনিট, সেকেন্ডারি সার্কিট, অটোমেশন সরঞ্জাম এবং পাওয়ার সিস্টেম সুরক্ষা স্কিমগুলির কার্যকারিতা এবং অপারেটিং বৈশিষ্ট্যগুলি যাচাই করার জন্য ডিজাইন করা হয়েছে।

পরীক্ষক নিয়ন্ত্রণযোগ্য সেকেন্ডারি কারেন্ট, ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ অ্যাঙ্গেল, হারমোনিক, ডিসি এবং স্যুইচিং সংকেতগুলি স্বাভাবিক এবং অস্বাভাবিক পাওয়ার সিস্টেমের অবস্থার অনুকরণ করে। পরীক্ষিত সুরক্ষা ডিভাইসগুলিতে এই সিমুলেটেড সংকেতগুলি প্রয়োগ করে, ইঞ্জিনিয়াররা রিলে সেটিংস, পিকআপ মান, অপারেটিং সময়, ট্রিপ লজিক এবং যোগাযোগের প্রতিক্রিয়া যাচাই করতে পারে।

মাল্টি-চ্যানেল কারেন্ট এবং ভোল্টেজ আউটপুট

থ্রি ফেজ রিলে সুরক্ষা পরীক্ষক ব্যাপক রিলে সুরক্ষা পরীক্ষার জন্য 4 ভোল্টেজ চ্যানেল এবং 3টি বর্তমান চ্যানেল দিয়ে সজ্জিত। ভোল্টেজ চ্যানেলগুলি ফেজ ভোল্টেজ, লাইন ভোল্টেজ, জিরো-সিকোয়েন্স ভোল্টেজ, ভোল্টেজের ভারসাম্যহীনতা, ভোল্টেজের ক্ষতি, ফ্রিকোয়েন্সি শিফট এবং সিঙ্ক্রোনিজম পরীক্ষা সমর্থন করে।

তিনটি বর্তমান চ্যানেল পৃথক ফেজ বর্তমান পরীক্ষার জন্য স্বাধীনভাবে কাজ করতে পারে বা 120A পর্যন্ত স্বল্প সময়ের বর্তমান আউটপুট প্রদানের জন্য সমান্তরালভাবে সংযোগ করতে পারে। এটি ওভারকারেন্ট রিলে, আর্থ ফল্ট রিলে, ইনভার্স-টাইম প্রোটেকশন, ডিফারেনশিয়াল প্রোটেকশন, দূরত্ব সুরক্ষা, রিক্লোজিং লজিক, আন্ডারভোল্টেজ সুরক্ষা এবং ফ্রিকোয়েন্সি রিলে পরীক্ষা সমর্থন করে।

ইন্ডাস্ট্রিয়াল কম্পিউটার কন্ট্রোল এবং ফিল্ড অপারেশন

একটি শিল্প কম্পিউটার প্ল্যাটফর্মে নির্মিত, পরীক্ষক একটি বহিরাগত কম্পিউটার ছাড়াই স্বতন্ত্র ফিল্ড পরীক্ষার জন্য একটি অন্তর্নির্মিত ডিসপ্লে এবং স্থানীয় অপারেশন প্যানেলকে সংহত করে। পরীক্ষার পরামিতি এবং ফলাফল সরাসরি স্ক্রিনে দেখা যেতে পারে, এটি অনসাইট কমিশনিং এবং রক্ষণাবেক্ষণের জন্য উপযুক্ত করে তোলে।

উন্নত টেস্টিং ফাংশন, ডেটা ম্যানেজমেন্ট এবং স্বয়ংক্রিয় পরীক্ষা প্রতিবেদন তৈরির জন্য সরঞ্জামগুলি সামঞ্জস্যপূর্ণ সফ্টওয়্যার সহ একটি পিসিতে সংযোগ করতে পারে।

নমনীয় বর্তমান, ভোল্টেজ এবং ডিসি আউটপুট

পরীক্ষক বিস্তৃত আউটপুট ক্ষমতা প্রদান করে, যার মধ্যে রয়েছে:

এসি বর্তমান আউটপুট:প্রতি চ্যানেলে 0~40A, সমান্তরালভাবে তিনটি চ্যানেল সহ 120A পর্যন্ত স্বল্প সময়ের আউটপুট

এসি ভোল্টেজ আউটপুট:0~120V ফেজ ভোল্টেজ এবং 0~240V লাইন ভোল্টেজ

ডিসি আউটপুট:ডিসি কারেন্ট, ডিসি ভোল্টেজ এবং অ্যাডজাস্টেবল ডিসি অক্জিলিয়ারী পাওয়ার সাপ্লাই

এই ফাংশনগুলি ডিসি রিলে টেস্টিং সমর্থন করে এবং ফিল্ড কমিশনিংয়ের সময় সুরক্ষা ডিভাইস এবং সেকেন্ডারি সার্কিটগুলিকে শক্তিশালী করার অনুমতি দেয়।

ফ্রিকোয়েন্সি, হারমোনিক এবং সময় পরিমাপ

পরীক্ষক পরিবর্তনশীল ফ্রিকোয়েন্সি এবং সুরেলা সংকেত আউটপুট সংহত করে বিভিন্ন পাওয়ার সিস্টেম অপারেটিং অবস্থার অনুকরণ করতে, যার মধ্যে ফ্রিকোয়েন্সি বৈচিত্র্য এবং মাল্টি-অর্ডার হারমোনিক পরিবেশ রয়েছে। এটি প্রযুক্তিবিদদের শুধুমাত্র স্ট্যান্ডার্ড পাওয়ার ফ্রিকোয়েন্সির অধীনে না করে বিভিন্ন গৌণ সংকেত অবস্থার অধীনে রিলে কর্মক্ষমতা মূল্যায়ন করতে সক্ষম করে।

অন্তর্নির্মিত সুইচ ইনপুট এবং আউটপুট মডিউলগুলি ট্রিপ যোগাযোগ সনাক্তকরণ, রিলে যোগাযোগ পর্যবেক্ষণ, সার্কিট ব্রেকার সিমুলেশন, স্টার্টআপ সিগন্যাল যাচাইকরণ এবং অ্যাকশন টাইমিং পরিমাপ সমর্থন করে। টাইমিং রেঞ্জ 0.1ms থেকে 9999s পর্যন্ত পৌঁছায়, যা রিলে অপারেশনের সময়, ট্রিপ বিলম্ব, বিরতি পুনরায় বন্ধ করা, এবং সুরক্ষা লজিক প্রতিক্রিয়ার সঠিক পরিমাপের অনুমতি দেয়।

অ্যাপ্লিকেশন পরিসীমা এবং নিরাপত্তা সুরক্ষা

থ্রি ফেজ রিলে প্রোটেকশন টেস্টার ইলেক্ট্রোম্যাগনেটিক রিলে, স্ট্যাটিক রিলে, ডিজিটাল প্রোটেকশন ডিভাইস, মাইক্রোপ্রসেসর রিলে, রিক্লোজিং ডিভাইস এবং ট্রান্সফরমার, লাইন, মোটর এবং জেনারেটর প্রোটেকশন সিস্টেম পরীক্ষার জন্য উপযুক্ত।

এটি সাবস্টেশন, পাওয়ার প্ল্যান্ট, ফ্যাক্টরি ডিস্ট্রিবিউশন রুম, রেলওয়ে পাওয়ার সাপ্লাই নেটওয়ার্ক এবং পেশাদার রিলে ল্যাবরেটরিতে ব্যাপকভাবে ব্যবহৃত হয়।

আউটপুট ওভারলোড সুরক্ষা, ফল্ট স্ব-নির্ণয়, আউটপুট ইন্টারলক এবং সফ্ট-স্টার্ট পাওয়ার ডিজাইন সহ একাধিক সুরক্ষা ফাংশন একত্রিত করা হয়েছে। এই ফাংশনগুলি ফিল্ড অপারেশনের সময় পরীক্ষক এবং সংযুক্ত সরঞ্জাম উভয়কে রক্ষা করতে সহায়তা করে। সেকেন্ডারি সার্কিট নিরাপত্তা, স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতি এবং রিলে টেস্টিং ওয়ার্কফ্লোগুলির সাথে পরিচিত প্রশিক্ষিত প্রযুক্তিবিদদের দ্বারা সরঞ্জামগুলি পরিচালনা করা উচিত।

সরঞ্জাম মেনে চলেGB/T 7261-2008এবংDL/T 624-2010. অপারেটরদের স্থানীয় রিলে টেস্টিং কোড, পাওয়ার স্টেশন চালু করার নিয়ম এবং ব্যবহারের সময় সাইটের নিরাপত্তা মান মেনে চলতে হবে।

পণ্য অপারেশন গাইড

থ্রি-ফেজ রিলে সুরক্ষা পরীক্ষক নিয়ন্ত্রণযোগ্য সেকেন্ডারি কারেন্ট, ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ অ্যাঙ্গেল, হারমোনিক, ডিসি এবং স্যুইচিং সিগন্যাল তৈরি করে স্বাভাবিক এবং ত্রুটিপূর্ণ গ্রিড অবস্থার অনুকরণ করতে, তারপর পরীক্ষিত সুরক্ষা ডিভাইসে সংকেত ফিড করে। এটি যোগাযোগের কাজ, ট্রিপ আউটপুট, রিটার্ন সিগন্যাল এবং লজিক ফিডব্যাক নিরীক্ষণ করে, স্বয়ংক্রিয়ভাবে অ্যাকশন টাইম এবং অপারেটিং সেটিং মান রেকর্ড করে।

পরীক্ষার আগে, রিলে মডেল, রেটেড সেকেন্ডারি কারেন্ট, রেটেড সেকেন্ডারি ভোল্টেজ, ডিসি পাওয়ার ডিমান্ড, ট্রিপ কন্টাক্ট টাইপ এবং প্রিসেট প্রোটেকশন প্যারামিটার নিশ্চিত করুন। সুরক্ষা ডিভাইসের ওয়্যারিং ডায়াগ্রামগুলি পরীক্ষা করুন, সুরক্ষা নিয়ম অনুসারে পরীক্ষা সার্কিটগুলি আলাদা করুন, তারপরে তারের কারেন্ট আউটপুট, ভোল্টেজ আউটপুট, I/O পোর্ট এবং ডিসি অক্জিলিয়ারী পাওয়ার টার্মিনালগুলি সঠিকভাবে সুইচ করুন।

ওভারকারেন্ট রিলে পরীক্ষার ধাপ:আউটপুট বর্তমান, ফেজ কোণ, ফ্রিকোয়েন্সি এবং পরীক্ষার সময়কাল সেট করুন। স্ট্যান্ডার্ড পরীক্ষা পদ্ধতি, রেকর্ড পিকআপ মান, ড্রপআউট মান এবং অপারেটিং সময় প্রতি ধীরে ধীরে বর্তমান বুস্ট করুন। তিন-ফেজ উচ্চ-কারেন্ট পরীক্ষার জন্য, সর্বাধিক স্বল্প সময়ের 120A আউটপুটে পৌঁছানোর জন্য সমান্তরাল তিনটি বর্তমান চ্যানেল।

ভোল্টেজ রিলে পরীক্ষার ধাপ:ভোল্টেজ চ্যানেল সংযুক্ত করুন এবং প্রয়োজন অনুযায়ী ফেজ বা লাইন ভোল্টেজ কনফিগার করুন। ইউনিট আন্ডারভোল্টেজ, ওভারভোল্টেজ, জিরো-সিকোয়েন্স ভোল্টেজ, ভোল্টেজ ভারসাম্যহীনতা এবং ফেজ অফসেট অনুকরণ করে; ফ্রিকোয়েন্সি শিফটিং ফাংশন আন্ডার-ফ্রিকোয়েন্সি লোডশেডিং এবং ফ্রিকোয়েন্সি রিলে ক্রমাঙ্কন পরিবেশন করে।

দূরত্ব, দিকনির্দেশক, ডিফারেনশিয়াল এবং রিক্লোজিং সুরক্ষা পরীক্ষা: সুরক্ষা লজিক স্কিম অনুসরণ করে ভোল্টেজ, বর্তমান, ফেজ কোণ এবং পরিচিতিগুলি পরিবর্তন করুন। সরঞ্জামগুলি রিলে যোগাযোগের গতিবিধি ট্র্যাক করে এবং ভ্রমণের সময় পরিমাপ করে; সুইচ আউটপুট পোর্ট ব্রেকার অক্জিলিয়ারী পরিচিতি বা বহিরাগত যুক্তি সংকেত অনুকরণ যখন প্রয়োজন.

ডিসি রিলে এবং অক্জিলিয়ারী সার্কিট টেস্টিং:রেট করা রেঞ্জের মধ্যে ডিসি ভোল্টেজ/কারেন্ট আউটপুট ব্যবহার করুন। যখন অন-সাইট ডিসি পাওয়ার অনুপলব্ধ হয় বা বিচ্ছিন্ন পরীক্ষা পাওয়ার প্রয়োজন হয়, বিল্ট-ইন অ্যাডজাস্টেবল ডিসি অক্সিলিয়ারি পাওয়ার সাপ্লাই সক্রিয় করুন।

সমস্ত পরীক্ষা শেষ করার পরে, প্রিসেট সুরক্ষা সেটিংসের সাথে পরিমাপ করা ক্রিয়া মান এবং সময় ডেটা তুলনা করুন। আর্কাইভ পরীক্ষার রেকর্ড অভ্যন্তরীণ রক্ষণাবেক্ষণ এবং কমিশনিং পরিচালনার নিয়ম অনুসরণ করে।

মূল বৈশিষ্ট্য

1. স্ট্যান্ডার্ড 4-ফেজ ভোল্টেজ এবং 3-ফেজ স্বাধীন বর্তমান আউটপুট চ্যানেল

2. একক-চ্যানেল এসি বর্তমান আউটপুট 40A পর্যন্ত

3. তিনটি সমান্তরাল বর্তমান চ্যানেল স্বল্প সময়ের সর্বোচ্চ 120A আউটপুট সমর্থন করে

4.AC ফেজ ভোল্টেজ আউটপুট পরিসীমা: 0~120V

5.AC লাইন ভোল্টেজ আউটপুট পরিসীমা: 0~240V

6.বিল্ট-ইন ডিসি বর্তমান আউটপুট সব রিলে সুরক্ষা পরীক্ষার পরিস্থিতিতে জন্য

7. অন্তর্নির্মিত- সেকেন্ডারি সার্কিট রাষ্ট্র সিমুলেশন জন্য ডিসি ভোল্টেজ আউটপুট

8. স্বাধীন নিয়মিত ডিসি অক্জিলিয়ারী পাওয়ার সাপ্লাই আউটপুট

9. রিলে অ্যাকশন টাইমিং রেঞ্জ: 0.1ms ~ 9999s

10. রিয়েল-টাইম রিলে যোগাযোগের অবস্থা পর্যবেক্ষণের জন্য ইনপুট চ্যানেল স্যুইচ করুন

11. সার্কিট ব্রেকার এবং বাহ্যিক যোগাযোগের সংকেত অনুকরণ করতে আউটপুট চ্যানেলগুলি পরিবর্তন করুন

12. সুরক্ষা ডিভাইসের সুরেলা প্রতিক্রিয়া বৈশিষ্ট্য পরীক্ষার জন্য হারমোনিক সংকেত আউটপুট

13. ফ্রিকোয়েন্সি রিলে পরিদর্শন জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি সংকেত আউটপুট

14.অনবোর্ড ডিসপ্লে স্ক্রীন পরিষ্কারভাবে সব পরীক্ষার পরামিতি এবং ফলাফল দেখাতে

15. শিল্প কম্পিউটার নিয়ন্ত্রণ সম্পূর্ণরূপে অফলাইন স্বাধীন অপারেশন সক্ষম

16. ডেটা রিডিং এবং সমর্থনকারী সফ্টওয়্যার লিঙ্কেজের জন্য সংরক্ষিত ইউএসবি পোর্ট

17. সরঞ্জাম ক্ষতি প্রতিরোধ করার জন্য অস্বাভাবিক কাজের অবস্থা অধীনে স্বয়ংক্রিয় আউটপুট ইন্টারলক

18. ইন্টিগ্রেটেড ফল্ট স্ব-চেক এবং মাল্টি-লেয়ার হার্ডওয়্যার সুরক্ষা ফাংশন

19. মাইক্রোপ্রসেসর সুরক্ষা, স্ট্যাটিক রিলে এবং ইলেক্ট্রোম্যাগনেটিক রিলেগুলির ক্রমাঙ্কনের সাথে সামঞ্জস্যপূর্ণ

20. ফিল্ড কমিশনিং, দৈনিক রক্ষণাবেক্ষণ এবং পরীক্ষাগার পরীক্ষার জন্য অল-ইন-ওয়ান টুল

অ্যাপ্লিকেশন দৃশ্যকল্প

1. পাওয়ার গ্রিড অপারেশন এবং রক্ষণাবেক্ষণ দল

নতুন সাবস্টেশন, পর্যায়ক্রমিক সুরক্ষা ক্রমাঙ্কন, সেকেন্ডারি সার্কিট পরিদর্শন, ট্রিপ সার্কিট পরীক্ষা এবং সম্পূর্ণ সুরক্ষা প্রকল্প রক্ষণাবেক্ষণের জন্য কমিশনিং করা।

2. ট্রান্সফরমার নির্মাতারা

সুরক্ষা ক্যাবিনেটের কারখানা পরিদর্শন, ডিফারেনশিয়াল রিলে যাচাইকরণ, তাপমাত্রা সুরক্ষা ইন্টারফেস পরীক্ষা এবং সুরক্ষা প্যানেলের জন্য কারখানার গ্রহণযোগ্যতা পরীক্ষা পরিচালনা করুন।

3. পাওয়ার প্ল্যান্ট

ইউনিট কমিশনিং এবং আউটেজ রক্ষণাবেক্ষণের সময় জেনারেটর সুরক্ষা, প্রধান ট্রান্সফরমার সুরক্ষা, মোটর সুরক্ষা, সহায়ক পাওয়ার সিস্টেম এবং সুইচগিয়ার সুরক্ষার সম্পূর্ণ ক্রমাঙ্কন।

4. রেলওয়ে শিল্প

রেলওয়ে ট্র্যাকশন সাবস্টেশন এবং ডিস্ট্রিবিউশন নেটওয়ার্ক রিলে সুরক্ষা ডিভাইস দিয়ে সজ্জিত। সরঞ্জামগুলি রুটিন রিলে রক্ষণাবেক্ষণ, ফিডার সুরক্ষা যাচাইকরণ এবং সার্কিট ব্রেকার ট্রিপ লজিক পর্যালোচনা পরিচালনা করে।

5. বড় শিল্প উদ্যোগ

ইস্পাত, খনির, পেট্রোকেমিক্যাল এবং উত্পাদন উদ্ভিদ মাঝারি-ভোল্টেজ রিলে নিয়মিত রক্ষণাবেক্ষণ, মোটর সুরক্ষা পরীক্ষা এবং কারখানার সাবস্টেশন সুরক্ষা সার্কিট পরিদর্শনের জন্য এটি ব্যবহার করে।

6. বিশ্ববিদ্যালয় এবং বৃত্তিমূলক প্রশিক্ষণ প্রতিষ্ঠান

রিলে সুরক্ষা তত্ত্ব, সেকেন্ডারি ইনজেকশন টেস্ট অপারেশন, ফল্ট কন্ডিশন সিমুলেশন এবং সুরক্ষা সমন্বয় ব্যবহারিক প্রশিক্ষণ শেখানোর জন্য মেশিনটি প্রয়োগ করুন।

7. থার্ড-পার্টি টেস্টিং ল্যাবরেটরিজ

সম্পূর্ণ রিলে ক্রমাঙ্কন, সুরক্ষা সরঞ্জাম কার্যকারিতা যাচাইকরণ, আগত গ্রহণযোগ্যতা পরিদর্শন এবং বহিরাগত কমিশনিং পরিষেবা বিধান।

8. তারের রক্ষণাবেক্ষণ ক্রু

তারের প্রতিস্থাপন বা মেরামতের পরে, ফিডার সুরক্ষা, আর্থ ফল্ট সুরক্ষা, রিক্লোজিং লজিক এবং মিলিত সেকেন্ডারি কন্ট্রোল সার্কিট যাচাই করুন।

উপলব্ধ পরীক্ষা আইটেম

1. মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা ডিভাইসের সামগ্রিক কর্মক্ষমতা পরিদর্শন

2. ইলেক্ট্রোম্যাগনেটিক রিলে ক্রমাঙ্কন এবং যাচাইকরণ

3. স্ট্যাটিক রিলে কর্মক্ষমতা পরীক্ষা

4. ওভারকারেন্ট রিলেগুলির জন্য পিকআপ মান এবং সময়-সীমা পরীক্ষা

5. পৃথিবী ফল্ট রিলে সম্পূর্ণ পরিদর্শন

6. undervoltage এবং overvoltage সুরক্ষা রিলে ক্রমাঙ্কন

7. ফ্রিকোয়েন্সি রিলে কর্মক্ষমতা পরীক্ষা

8. নির্দেশমূলক সুরক্ষার জন্য কার্যকরী সিমুলেশন পরীক্ষা

9. ডিফারেনশিয়াল সুরক্ষা সম্পূর্ণ ক্রমাঙ্কন

10. দূরত্ব সুরক্ষার জন্য কাজের অবস্থা সিমুলেশন

11. স্বয়ংক্রিয়-রিক্লোজিং ডিভাইসগুলির কার্যকরী পরিদর্শন

12. সার্কিট ব্রেকার ট্রিপ সার্কিট যাচাইকরণ

13. সম্পূর্ণ অন সাইট সেকেন্ডারি সার্কিট কমিশনিং

14. সুরক্ষা প্যানেল জন্য কারখানা গ্রহণযোগ্যতা পরীক্ষা

15. রিলে কর্ম সময় সঠিক পরিমাপ

ব্যবহারিক আবেদন মামলা

শিল্প ক্ষেত্র: মাঝারি-ভোল্টেজ সাবস্টেশন আপগ্রেড এবং কমিশনিং

প্রকল্প চ্যালেঞ্জ: একটি নির্মাণ দল একটি সাবস্টেশন সংস্কার প্রকল্পের দায়িত্ব নিয়েছে। এর অভ্যন্তরীণ সুরক্ষা প্যানেলে ওভারকারেন্ট, আর্থ ফল্ট, আন্ডারভোল্টেজ, রিক্লোজিং এবং ব্রেকার ট্রিপ লজিক ফাংশন রয়েছে। প্রকল্পটির জন্য একটি একক মেশিন প্রয়োজন যা তিন-ফেজ কারেন্ট, চার-ফেজ ভোল্টেজ এবং যোগাযোগের সিমুলেশন এবং উচ্চ-নির্ভুল সময়কে সমর্থন করতে পারে। এখানেই থ্রি-ফেজ রিলে প্রোটেকশন টেস্টার অল-ইন-ওয়ান টেস্টিং ক্ষমতা প্রদান করে।

সম্পূর্ণ পরীক্ষা প্রবাহ: প্রযুক্তিবিদরা বর্তমান ইনপুট টার্মিনাল, ভোল্টেজ ইনপুট টার্মিনাল, ট্রিপ কন্টাক্ট এবং এক্সটার্নাল লজিক সার্কিট রিলে করার জন্য ডিভাইসটিকে সংযুক্ত করেছেন। তারা প্রথমে এসি কারেন্ট পিকআপ এবং ড্রপআউট মান পরীক্ষা করেছে, তারপর সিমুলেটেড ফল্ট কারেন্টের অধীনে সুরক্ষা কর্ম সময় রেকর্ড করেছে। ভোল্টেজ চ্যানেল সিমুলেটেড আন্ডারভোল্টেজ এবং ভোল্টেজ রিকভারি স্টেট; আউটপুট সিমুলেটেড ব্রেকার অক্জিলিয়ারী কন্টাক্ট স্টেট পরিবর্তন করে, যখন ইনপুট ক্যাপচার করা ট্রিপ এবং রিটার্ন সিগন্যাল সিঙ্ক্রোনাসভাবে স্যুইচ করুন।

প্রকল্পের ফলাফল: সমস্ত রিলে সেটিং মান কমিশনিং ডিজাইন স্কিমের সাথে মিলেছে। ট্রিপ টাইম এবং অ্যাকশন ডেটা অপারেশন এবং রক্ষণাবেক্ষণের নথিতে ফাইল করা হয়েছিল। সুরক্ষা প্যানেলগুলি আনুষ্ঠানিকভাবে চালু হওয়ার আগে সমস্ত তারের এবং সেটিং বিচ্যুতিগুলি সংশোধন করা হয়েছিল।

আবেদনের সুবিধা: স্ট্যান্ডার্ডাইজড সেকেন্ডারি সিমুলেশন সিগন্যাল একটি একক মেশিন দ্বারা উত্পন্ন হয়, ফাইল করার জন্য ট্রেসেবল টাইমিং ডেটা সহ। কোন পৃথক বর্তমান উত্স, ভোল্টেজ উত্স, টাইমার বা যোগাযোগ সিমুলেটর প্রয়োজন নেই, তীব্রভাবে সাইট টুল পরিমাণে কাটা. ইঞ্জিনিয়ারিং কোম্পানিগুলির জন্য সামগ্রিক সংগ্রহের খরচ হ্রাস করুন৷

FAQ

1, থ্রি-ফেজ রিলে প্রোটেকশন টেস্টার কিসের জন্য ব্যবহার করা হয়?

এটি প্রতিরক্ষামূলক রিলে, মাইক্রোপ্রসেসর সুরক্ষা ডিভাইস, ট্রিপ সার্কিট, রিক্লোজিং ডিভাইস এবং সুরক্ষা প্যানেলের সেকেন্ডারি ইনজেকশন পরীক্ষার জন্য ব্যবহৃত হয়।

2, VS-JB900 কত ভোল্টেজ এবং বর্তমান আউটপুট প্রদান করে?

এটি স্ট্যান্ডার্ড 4-ফেজ ভোল্টেজ এবং 3-ফেজ বর্তমান আউটপুট প্রদান করে।

3, সর্বাধিক এসি বর্তমান আউটপুট কি?

প্রতিটি ফেজ 0 থেকে 40 A RMS আউটপুট করতে পারে। যখন তিনটি বর্তমান চ্যানেল সমান্তরালভাবে সংযুক্ত থাকে, তখন আউটপুট স্বল্প সময়ের পরীক্ষার জন্য 0 থেকে 120 A RMS এ পৌঁছাতে পারে।

4, AC ভোল্টেজ আউটপুট পরিসীমা কি?

ফেজ ভোল্টেজ আউটপুট পরিসীমা 0 থেকে 120 V RMS, এবং লাইন ভোল্টেজ আউটপুট পরিসীমা 0 থেকে 240 V RMS।

5, পরীক্ষক রিলে কর্ম সময় পরিমাপ করতে পারেন?

হ্যাঁ। সময় পরিমাপের পরিসর হল 0.1 ms থেকে 9999 s, 0.1 ms নির্ভুলতা সহ।

6, থ্রি-ফেজ রিলে প্রোটেকশন টেস্টার কি ডিসি আউটপুট সমর্থন করে?

হ্যাঁ। এটি ডিসি কারেন্ট আউটপুট, ডিসি ভোল্টেজ আউটপুট এবং রিলে এবং সেকেন্ডারি সার্কিট পরীক্ষার জন্য একটি স্বাধীন ডিসি অক্জিলিয়ারী পাওয়ার আউটপুট সমর্থন করে।

7, কি ধরনের রিলে পরীক্ষা করা যেতে পারে?

পরীক্ষকটি ওভারকারেন্ট, আর্থ ফল্ট, ভোল্টেজ, ফ্রিকোয়েন্সি, ডিফারেনশিয়াল, দূরত্ব, দিকনির্দেশক, পুনরায় বন্ধ করা এবং অন্যান্য সুরক্ষা ডিভাইসের জন্য ব্যবহার করা যেতে পারে।

8, কোন মান প্রযোজ্য?

এই ধরনের রিলে সুরক্ষা পরীক্ষকের রেফারেন্স মানগুলির মধ্যে রয়েছে GB/T 7261-2008 এবং DL/T 624-2010। ব্যবহারকারীদের স্থানীয় রিলে সুরক্ষা পরীক্ষার পদ্ধতিও অনুসরণ করা উচিত।
