ট্রান্সফরমার টার্নস রেশিও মিটার

Weshine® CE সার্টিফিকেট, উচ্চ গুণমান এবং নির্ভুলতা সহ ট্রান্সফরমার টার্নস রেশিও মিটার পরীক্ষার জন্য টার্নস রেশিও টেস্টার উদ্ভাবন করেছে, জাতীয় মান অনুযায়ী উদ্ভাবিত এবং উত্পাদিত হয়েছে, সম্পূর্ণ বৈদ্যুতিক পরীক্ষার সমাধান উপলব্ধ। ওয়েশাইন থেকে ট্রান্সফরমার টার্নস রেশিও মিটার পরীক্ষা করার জন্য টার্নস রেশিও টেস্টারের আরও বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন!

অনুসন্ধান পাঠান পিডিএফ ডাউনলোড করুন

পণ্যের বর্ণনা

ওয়েশাইন

একটি ট্রান্সফরমারের ট্রান্সফরমেশন রেশিও প্রাইমারি ওয়াইন্ডিং এর বাঁক সংখ্যাকে সেকেন্ডারি ওয়াইন্ডিং এর বাঁকের সংখ্যা দিয়ে ভাগ করলে সমান হয়। ট্রান্সফরমার অনুপাত ট্রান্সফরমারের পছন্দসই কর্মক্ষমতা এবং সেকেন্ডারি উইন্ডিংয়ের জন্য প্রয়োজনীয় ভোল্টেজ সরবরাহ করে।

যদি সেকেন্ডারি ভোল্টেজ প্রাথমিক ভোল্টেজের চেয়ে কম হওয়া প্রয়োজন - একটি স্টেপ-ডাউন ট্রান্সফরমার - সেকেন্ডারি উইন্ডিংয়ে প্রাথমিকের তুলনায় কম বাঁক থাকা উচিত এবং একটি স্টেপ-আপ ট্রান্সফরমারের বিপরীতে; যখন ট্রান্সফরমারের অনুপাত ভোল্টেজ হ্রাস করে, তখন এটি কারেন্ট এবং তদ্বিপরীত বৃদ্ধি করে, অতএব, একটি আদর্শ ট্রান্সফরমারের ভোল্টেজ এবং বর্তমান অনুপাত সরাসরি রূপান্তর অনুপাতের সাথে সম্পর্কিত।

দুর্ভাগ্যবশত ট্রান্সফরমারগুলি নিখুঁত নয়, একটি বাস্তব ট্রান্সফরমারে ভোল্টেজ বা কারেন্ট অনুপাত বিভিন্ন বৈদ্যুতিক ক্ষতি যেমন ট্রান্সফরমারের আয়রন কোরে (হিস্টেরেসিস এবং এডি কারেন্ট লস) এবং কপারের কারণে ট্রান্সফরমারের শারীরিক অনুপাতের সাথে মেলে না। ক্ষতি (প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির প্রতিরোধের কারণে); তাই, নির্মাতারা ট্রান্সফরমার ডিজাইন করার চেষ্টা করে যাতে পূর্ণ লোডে সর্বাধিক দক্ষতার জন্য এই ক্ষতিগুলি কমিয়ে আনা যায়, 95% এর উপরে পাওয়ার কনভার্সন, এইভাবে ট্রান্সফরমার ভোল্টেজ অনুপাত/টার্ন রেশিও থেকে 5% এর বেশি পার্থক্য প্রদান করে না।

ওয়েশাইন পরিমাপের জন্য ট্রান্সফরমার টার্নস রেশিও টেস্ট বা টিটিআর পরীক্ষা আবিষ্কার করেনট্রান্সফরমার টার্নস রেশিও মিটারএবং নিশ্চিত করে যে ট্রান্সফরমারের প্রাথমিক বাঁক থেকে মাধ্যমিক বাঁকগুলির সঠিক অনুপাত রয়েছে। এই পরীক্ষাটি সঠিকভাবে ব্যবহার করে ট্যাপ চেঞ্জারের কার্যকারিতা, সংক্ষিপ্ত বাঁক, খোলা উইন্ডিং, ভুল উইন্ডিং সংযোগ এবং ট্রান্সফরমারের ভিতরের অন্যান্য ত্রুটিগুলি সনাক্ত করতে সহায়তা করতে পারে। Weshine-এর TTR পরীক্ষকদের পরিসীমা কিছু ট্রান্সফরমার পরীক্ষা করার জন্য যে কঠোর অবস্থার মধ্যে রয়েছে তা সহ্য করার জন্য দৃঢ়। পরিসরে পরীক্ষাকে সহজ এবং গতি বাড়ানোর জন্য বিভিন্ন বৈশিষ্ট্যের পাশাপাশি 3 ফেজ TTR পরীক্ষক এবং PT এবং CT TTR পরীক্ষক অন্তর্ভুক্ত রয়েছে।

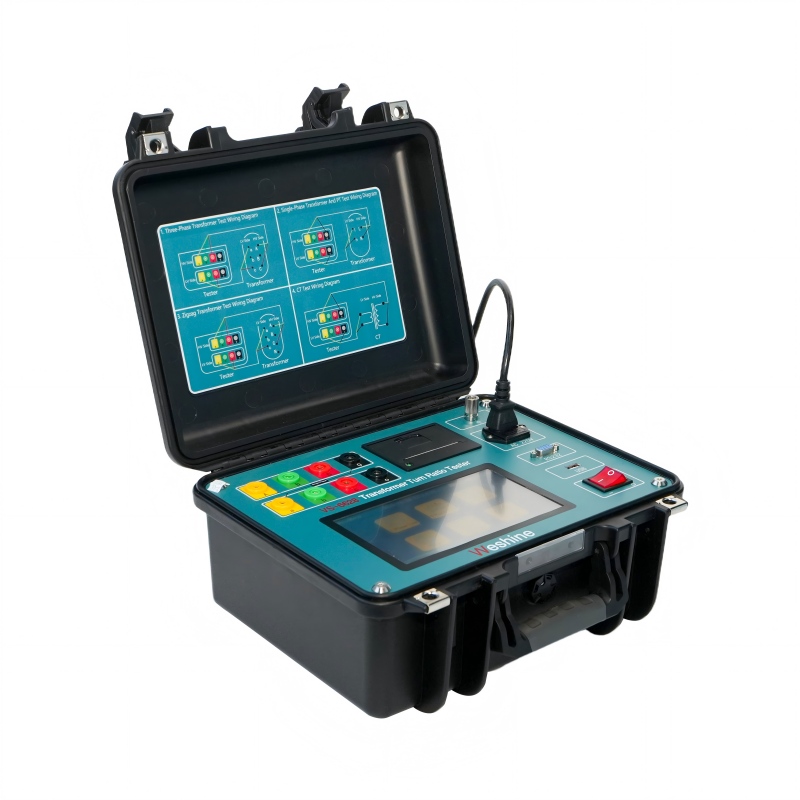

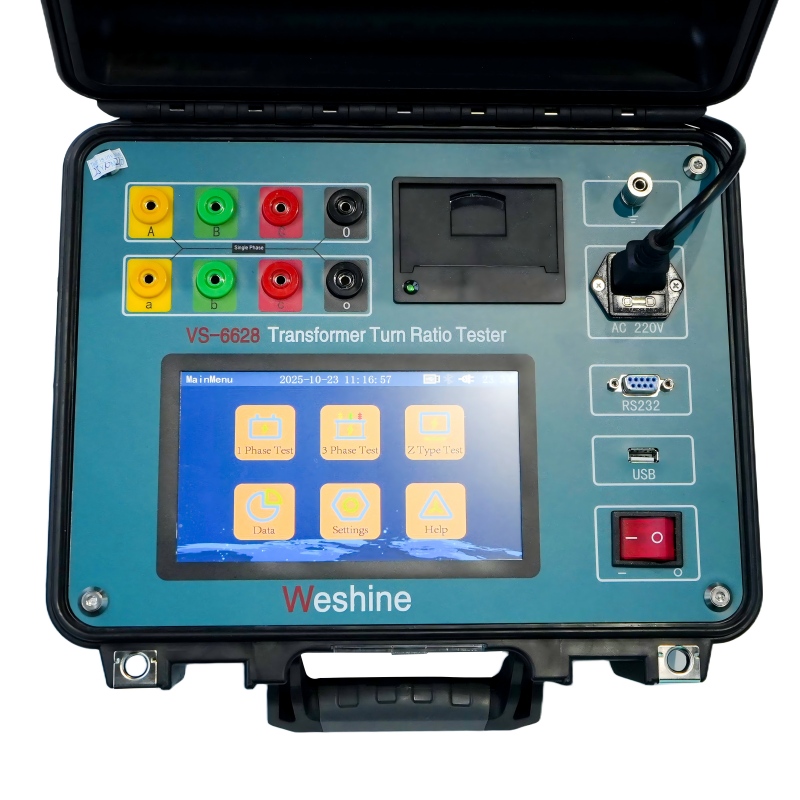

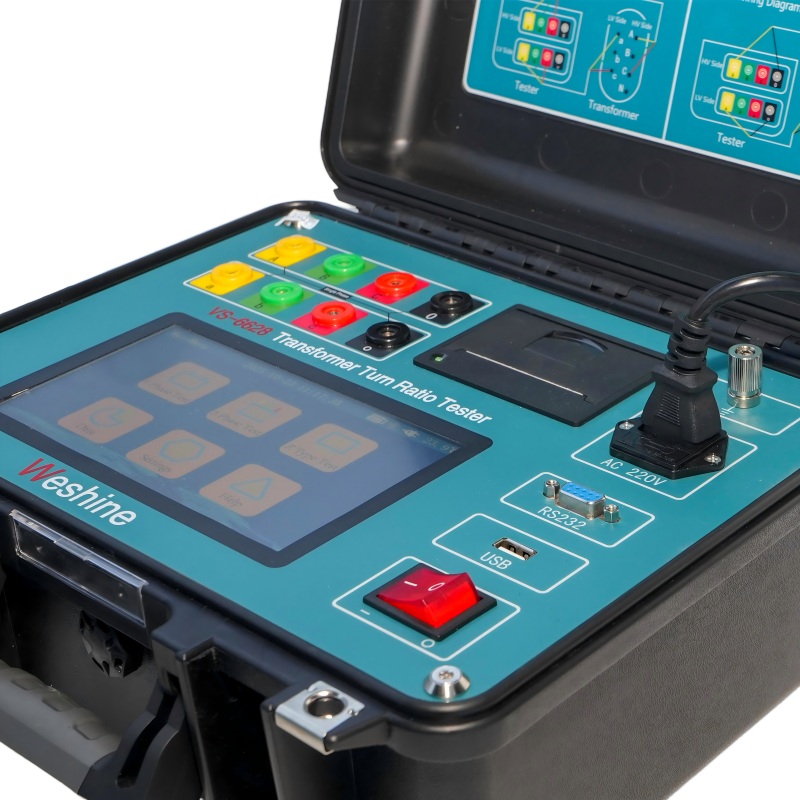

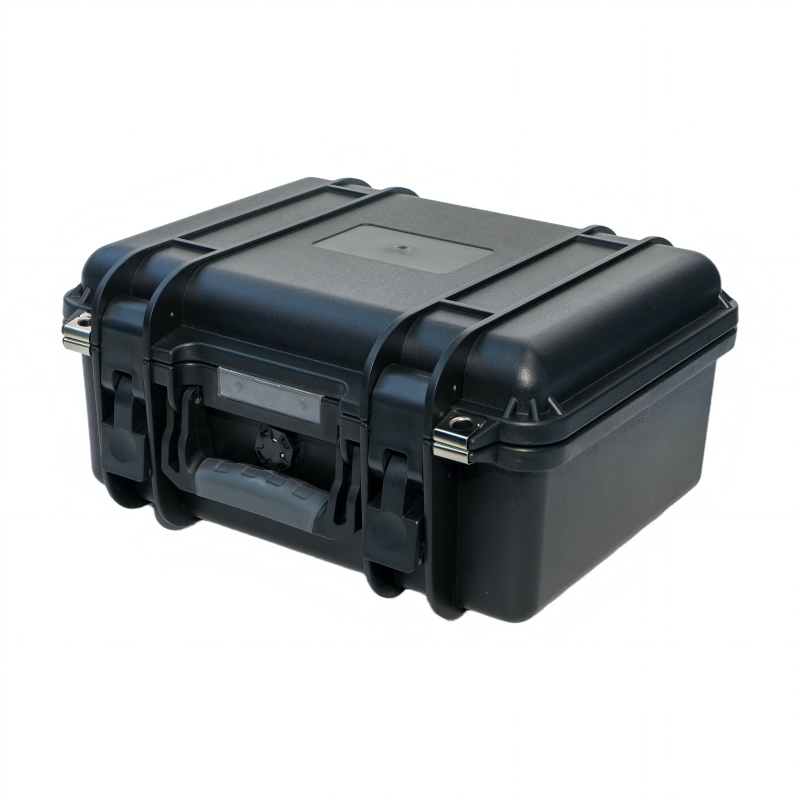

থ্রি-ফেজ ট্রান্সফরমার টার্ন রেশিও টেস্ট সেটের VS-6628 সিরিজ একটি সাবস্টেশন বা উৎপাদন পরিবেশে পাওয়ার, ইন্সট্রুমেন্ট এবং ডিস্ট্রিবিউশন ট্রান্সফরমারের টার্ন অনুপাত পরিমাপ করার জন্য ডিজাইন করা হয়েছে। একটি শ্রমসাধ্য এবং মজবুত নকশা এই যন্ত্রগুলিকে বিভিন্ন কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে। আমাদের লিডগুলি বিশেষভাবে ঠান্ডা আবহাওয়ায় প্রয়োজনীয় নমনীয়তা প্রদানের জন্য ডিজাইন করা হয়েছে।

কিন্তু যেহেতু ট্রান্সফরমারগুলি বৈদ্যুতিক এবং যান্ত্রিক উভয় ধরনের চাপ এবং পরিবর্তনের সাপেক্ষে, তাদের জীবদ্দশায়, ট্রান্সফরমারটিকে পরিষেবাতে রাখার আগে এবং বিভিন্ন রক্ষণাবেক্ষণের সময়সূচী চলাকালীন ট্রান্সফরমারের সঠিক বাঁক অনুপাত অবশ্যই পরীক্ষা করা উচিত, এখানে ট্রান্সফরমার টার্নস রেশিও টেস্টার রয়েছে। তাই, বিভিন্ন ট্রান্সফরমার টার্ন রেশিও টেস্ট কিট (টিটিআর ডিভাইস) ব্যবহার করে পরিমাপ করা টার্ন অনুপাতের মধ্যে সাধারণত ট্রান্সফরমারে উপস্থিত ক্ষয়ক্ষতি অন্তর্ভুক্ত থাকে, যার ফলে বাঁক অনুপাত হয় যা বাঁকগুলির শারীরিক সংখ্যা থেকে আলাদা, কিন্তু নির্মাতা এবং ব্যবহারকারীদের দ্বারা প্রত্যাশিত প্রকৃত ভোল্টেজ অনুপাতকে প্রতিফলিত করে, অথবা একটি সত্যিকারের ট্রান্সফরমার পাওয়ার ট্রান্সফরমারের অনুপাত।

ওয়েশাইন

পণ্যের তথ্য
পণ্যের নাম	ট্রান্সফরমার টার্নস রেশিও মিটার পরীক্ষার জন্য অনুপাত পরীক্ষককে ঘুরিয়ে দেয়
মডেল নম্বার	VS-6628	পরীক্ষা পরিসীমা	0.9 ~ 10000
সঠিকতা	0.2%	সার্টিফিকেট	সিই; EMC; এলভিডি; আইএসও;
সাধারণ দরখাস্ত	টেস্ট টার্ন রেশিও, ফেজ ডিসপ্লেসমেন্ট এবং পোলারিটি।
সনাক্তকরণে সাহায্য করে
মাত্রা	345 x 295 x 175 মিমি	ওজন	5 কেজি

নির্বাচন

বিশেষত বৈদ্যুতিক সরঞ্জামের সম্পূর্ণ পরিসরের সাথে ডিল করার জন্য Weshine-এর 8 বছরের অভিজ্ঞতা রয়েছে। বর্তমানে, Weshine পরীক্ষার জন্য বিভিন্ন টার্ন রেশিও টেস্টার উদ্ভাবন করেছেট্রান্সফরমার টার্নস রেশিও মিটারফর্ম হিসাবে দেখানো হয়েছে:

পরীক্ষার জন্য টার্নস অনুপাত পরীক্ষকের জন্য তথ্য অর্ডার করাট্রান্সফরমার টার্নস রেশিও মিটার
বিড়াল না.	পরীক্ষা পরিসীমা	সঠিকতা	রেজোলিউশন	মাত্রা (মিমি)	ওজন (কেজি)
VS-6628	0.9 থেকে 10000	0.2%	0.0001 মিনিট	345 x 295 x 175	5
VS-6629	0.9 থেকে 10000	0.1% (0.9 থেকে 500) 0.2% (500 থেকে 3000) 0.3% (3000 থেকে 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 এবং তার উপরেï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0.9 থেকে 10000	0.1% (0.9 থেকে 2000) 0.3% (2000 থেকে 10000)	0.0001 মিনিট	360 x 280 x 160	6
VS-6628T	0.8 থেকে 10000	0.1% (0.8 থেকে 3000) 0.2% (3000 থেকে 10000)	0.0001 মিনিট	320 x 240 x 130	3
VS-6628A	0.9 থেকে 10000	0.1% (0.9 থেকে 500) 0.2% (500 থেকে 3000) 0.3% (3000 থেকে 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 এবং তার উপরেï¼1ï¼	246 x 156 x 62	1.7

সাপ্লাই চেইন সমস্যার উপর ভিত্তি করে: বর্তমান মূল্য এবং লিড সময়ের জন্য আপনার পছন্দের অনুমোদিত ওয়েশাইন ডিস্ট্রিবিউটরের সাথে যোগাযোগ করুন।

গুণমানের শংসাপত্র

আমরা সবসময় বিশ্বাস করি যে আমাদের কোম্পানির সমস্ত সাফল্য সরাসরি আমাদের সরবরাহ করা পণ্যগুলির মানের সাথে সম্পর্কিত। পরীক্ষার জন্য অনুপাত পরীক্ষক বাঁকট্রান্সফরমার টার্নস রেশিও মিটারISO9001, ISO14000:14001 নির্দেশিকা এবং আমাদের কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উল্লেখিত সর্বোচ্চ মানের প্রয়োজনীয়তা পূরণ করুন।
