ট্রান্সফরমারের উইন্ডিং রেজিস্ট্যান্স টেস্ট

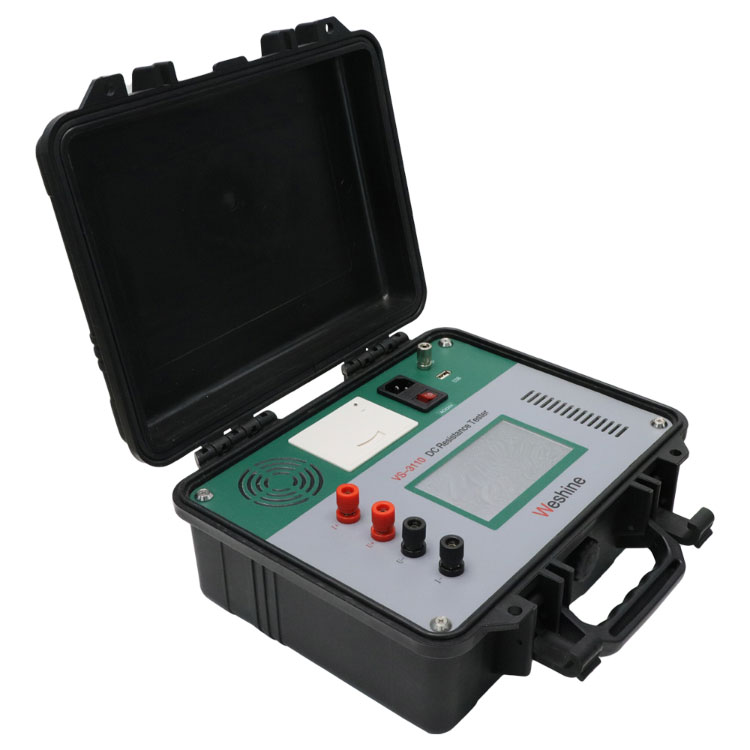

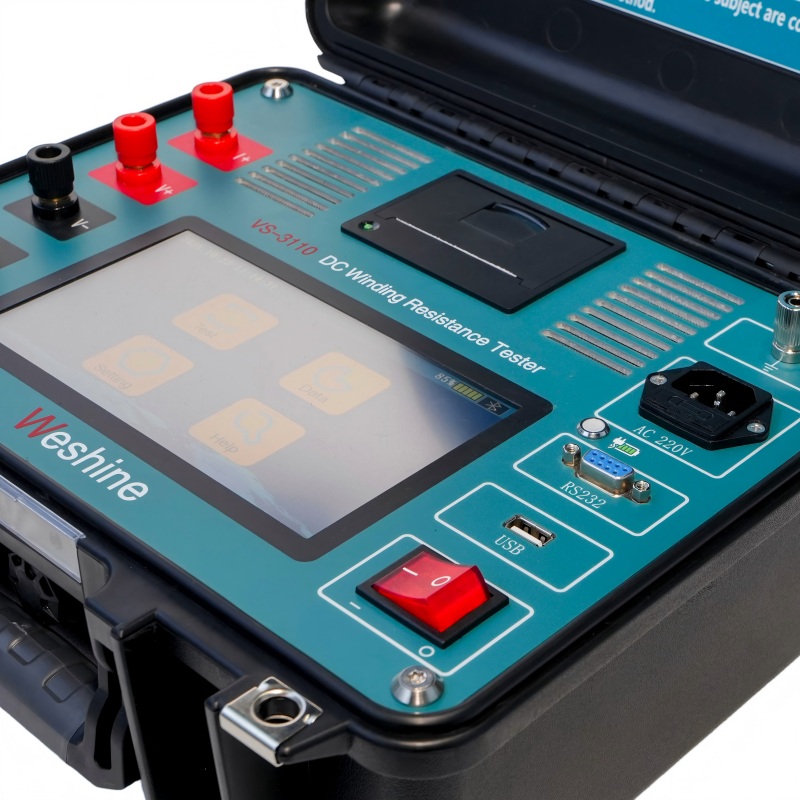

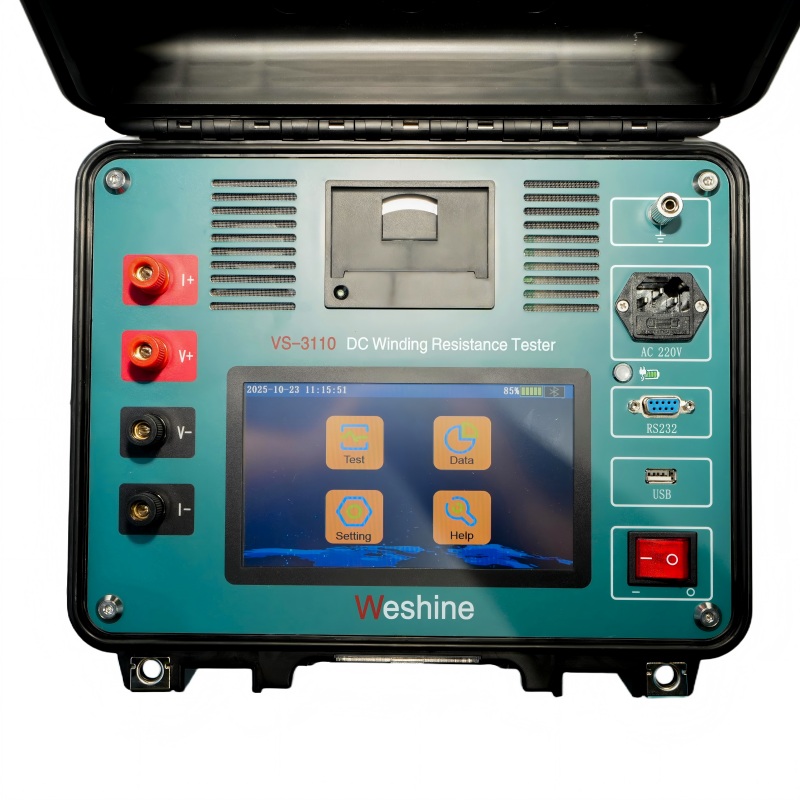

Weshine, চীনের একটি পেশাদার প্রস্তুতকারক, VS-3110 ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টার প্রদান করে একটি পেশাদার বৈদ্যুতিক পরীক্ষার যন্ত্র যা সঠিক ট্রান্সফরমার উইন্ডিং প্রতিরোধের পরীক্ষার জন্য ডিজাইন করা হয়েছে। ট্রান্সফরমার ডিসি রেজিস্ট্যান্স টেস্টার বা ট্রান্সফরমার ওহমিটার নামেও পরিচিত, এই যন্ত্রটি বিভিন্ন চৌম্বকীয় উইন্ডিং এবং কম-প্রতিরোধী বৈদ্যুতিক সংযোগের প্রতিরোধ পরিমাপের জন্য তৈরি করা হয়েছে।

ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্ট হল একটি গুরুত্বপূর্ণ ডায়গনিস্টিক পদ্ধতি যা ট্রান্সফরমার উইন্ডিংগুলির বৈদ্যুতিক অবস্থা যাচাই করতে, অভ্যন্তরীণ সংযোগগুলি পরীক্ষা করতে এবং ট্যাপ পরিবর্তনকারীদের অখণ্ডতা মূল্যায়ন করতে ব্যবহৃত হয়। সঠিকভাবে ডিসি প্রতিরোধের মান পরিমাপ করে, ইঞ্জিনিয়াররা ট্রান্সফরমার উত্পাদন, ইনস্টলেশন, কমিশনিং এবং রক্ষণাবেক্ষণের সময় উইন্ডিং সংযোগ এবং কন্ডাকটর অবস্থার সাথে সম্পর্কিত সম্ভাব্য সমস্যাগুলি সনাক্ত করতে পারে।

ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টিং কেন গুরুত্বপূর্ণ?

ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টিং হল সবচেয়ে গুরুত্বপূর্ণ রুটিন বৈদ্যুতিক পরীক্ষাগুলির মধ্যে একটি যা উইন্ডিং অখণ্ডতা যাচাই করতে, আলগা সংযোগ সনাক্ত করতে, ট্যাপ চেঞ্জারের ত্রুটিগুলি সনাক্ত করতে এবং কন্ডাকটর অবস্থার মূল্যায়ন করতে ব্যবহৃত হয়।

পর্যায় এবং ঐতিহাসিক রক্ষণাবেক্ষণ রেকর্ডের মধ্যে প্রতিরোধের মান তুলনা করে, প্রকৌশলীরা ট্রান্সফরমার ব্যর্থতায় বিকশিত হওয়ার আগে অস্বাভাবিকতা সনাক্ত করতে পারে।

সনাক্ত করা সাধারণ সমস্যাগুলির মধ্যে রয়েছে:

আলগা ঘুর সংযোগ

ক্ষতিগ্রস্ত ট্যাপ পরিবর্তনকারী

দরিদ্র brazed জয়েন্টগুলোতে

সংক্ষিপ্ত ঘুর ঘুর

বার্ধক্য কন্ডাক্টর

উচ্চ যোগাযোগ প্রতিরোধের

মূল বৈশিষ্ট্য

1. সঠিক ট্রান্সফরমার উইন্ডিং প্রতিরোধের পরিমাপ

VS-3110 বিশেষভাবে ট্রান্সফরমার উইন্ডিংয়ের সুনির্দিষ্ট ডিসি প্রতিরোধের পরিমাপের জন্য ডিজাইন করা হয়েছে। 200 μΩ থেকে 50 kΩ এবং ±0.2% পরিমাপের নির্ভুলতার পরীক্ষার পরিসর সহ, এটি ট্রান্সফরমার পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য নির্ভরযোগ্য প্রতিরোধের ডেটা সরবরাহ করে।

2. 10 একটি পরীক্ষা বর্তমান আউটপুট

যন্ত্রটি 10 ​​A-এর সর্বোচ্চ আউটপুট কারেন্ট প্রদান করে, যা ট্রান্সফরমার উইন্ডিং অ্যাপ্লিকেশনের জন্য স্থিতিশীল প্রতিরোধের পরিমাপ সক্ষম করে।

উপযুক্ত পরীক্ষা বর্তমান সঠিক প্রতিরোধের মান পেতে সাহায্য করে এবং বিভিন্ন ধরণের বৈদ্যুতিক উইন্ডিংগুলির জন্য দক্ষ পরীক্ষার পদ্ধতি সমর্থন করে।

3. দ্বৈত সম্ভাব্য ইনপুট পরিমাপ

ডবল সম্ভাব্য ইনপুট ফাংশন পরীক্ষককে পরিমাপ করতে দেয়:

দুটি প্রাথমিক windings

দুটি সেকেন্ডারি উইন্ডিং

একটি প্রাথমিক ওয়াইন্ডিং এবং একটি সেকেন্ডারি উইন্ডিং

এই নকশা একযোগে পরিমাপ ফাংশন সক্ষম করে পরীক্ষার দক্ষতা উন্নত করে।

4. ডুয়াল রিডিং এবং ডুয়াল ইনজেকশন ফাংশন

ডুয়াল রিডিং এবং ডুয়াল ইনজেকশন ফাংশন প্রকৌশলীদের জন্য একটি ব্যবহারিক পরীক্ষার পদ্ধতি প্রদান করে যারা দক্ষভাবে উইন্ডিং প্রতিরোধের পরিমাপ সম্পূর্ণ করতে হবে।

এটি পরিমাপের নির্ভুলতা বজায় রেখে ক্ষেত্রের পরীক্ষার উত্পাদনশীলতা উন্নত করতে সহায়তা করে।

10 ঘুর প্রতিরোধের জন্য একটি ট্রান্সফরমার প্রতিরোধের পরীক্ষক ট্রান্সফরমার পরীক্ষা

10 এ ট্রান্সফরমার রেজিস্ট্যান্স টেস্টার, ট্রান্সফর্মার ডিসি রেজিস্ট্যান্স টেস্টার বা ট্রান্সফরমার ওহমিটারও বলা হয়, যা ঘুরানোর জন্য তৈরি ট্রান্সফরমারের রেজিস্ট্যান্স টেস্টিং, একটি লাইন-চালিত, ফিল্ড-পোর্টেবল যন্ত্রটি বিশেষভাবে নিরাপদে এবং সঠিকভাবে পরিমাপ করার জন্য ডিজাইন করা হয়েছে চৌম্বকীয় windings সব ধরনের প্রতিরোধের. এটি ট্রান্সফরমার পরীক্ষা করে, ঘূর্ণায়মান মোটর উইন্ডিং, শান্ট চুল্লি, এবং সংযোগের কম প্রতিরোধের পরিমাপ, পরিচিতি, এবং নিয়ন্ত্রণ সার্কিট।

ডবল সম্ভাব্য ইনপুট পরিমাপ করতে পারেন দুটি প্রাথমিক উইন্ডিং, দুটি সেকেন্ডারি উইন্ডিং বা একটি প্রাথমিক এবং একই সময়ে একটি সেকেন্ডারি উইন্ডিং। এই ডুয়াল রিডিং এবং ডুয়াল ইনজেকশন ফাংশন সময়মত পরীক্ষা সম্পূর্ণ করার একটি কার্যকর উপায়।

Weshine®ট্রান্সফরমারের উইন্ডিং রেজিস্ট্যান্স টেস্টপ্যারামিটার (স্পেসিফিকেশন)

সাধারণ আবেদন

Weshine® এর উদ্দেশ্য  ট্রান্সফরমারের উইন্ডিং রেজিস্ট্যান্স টেস্টহল:

-ট্রান্সফরমার উইন্ডিং এর অখণ্ডতা পরীক্ষা করুন

- ট্যাপ চেঞ্জারের অখণ্ডতা পরীক্ষা করুন (যদি যেকোনো)

- অভ্যন্তরীণ সংযোগ পরীক্ষা করুন

-ডিসি দ্বারা সৃষ্ট কন্ডাক্টরের ক্ষতি গণনা করুন প্রতিরোধ (p=I²R)

প্রতিটি ট্রান্সফরমারের স্পেসিফিকেশন থাকবে টাইপ টেস্ট, রুটিন টেস্ট, বিশেষ পরীক্ষা এবং অন্যান্য পরীক্ষার মাধ্যমে নির্ধারণ করা হবে।

নির্বাচন

Weshine বিশেষভাবে 8 বছরের অভিজ্ঞতা আছে বৈদ্যুতিক সরঞ্জাম সম্পূর্ণ পরিসীমা সঙ্গে চুক্তি জন্য. বর্তমানে, Weshine আছে ফর্ম হিসাবে দেখানো বিভিন্ন ট্রান্সফরমার প্রতিরোধ পরীক্ষক উদ্ভাবন:

সাপ্লাই চেইন সমস্যার উপর ভিত্তি করে: অনুগ্রহ করে বর্তমান মূল্যের জন্য আপনার পছন্দের অনুমোদিত Weshine ডিস্ট্রিবিউটরের সাথে যোগাযোগ করুন এবং সীসা বার

গুণমানের শংসাপত্র

আমরা সবসময় বিশ্বাস করি যে সব সাফল্য আমাদের কোম্পানী সরাসরি আমরা প্রদান করা পণ্যের মানের সাথে সম্পর্কিত। উইন্ডিং ট্রান্সফরমারের প্রতিরোধের পরীক্ষা নির্দিষ্ট সর্বোচ্চ মানের প্রয়োজনীয়তা পূরণ করে ISO9001, ISO14000:14001 নির্দেশিকা এবং আমাদের কঠোর মান নিয়ন্ত্রণ ব্যবস্থা।

চালান

Weshine এর আরও তথ্যের জন্য পরিষেবা সমাধান, উদ্ধৃতি পেতে আমাদের 24/7 অনলাইন বিক্রয় প্রতিনিধির সাথে যোগাযোগ করুন Weshine থেকে।
